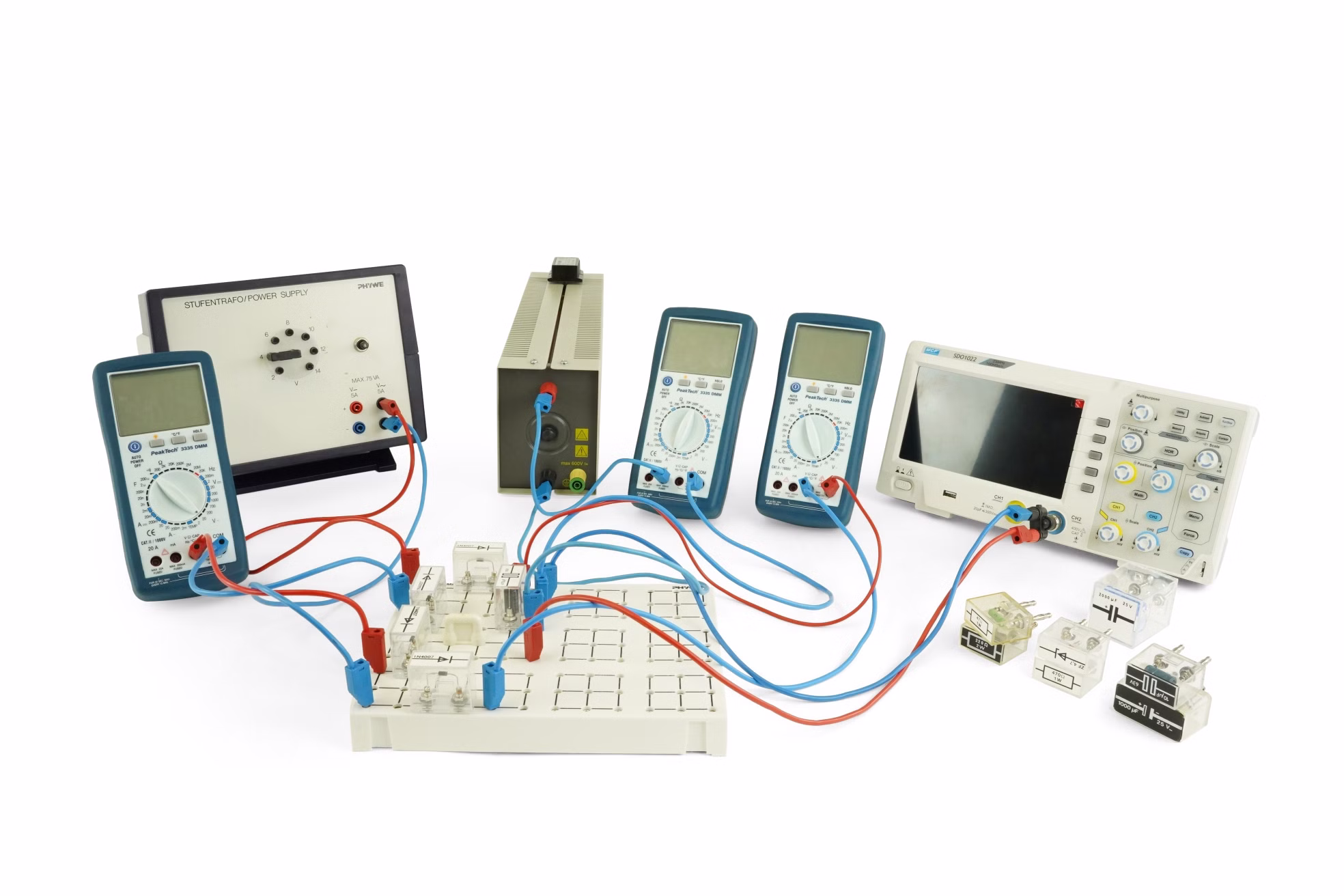

Gleichrichterschaltungen

Artikel-Nr.: P2440700 | Typ: Experimente

45+ Minuten
45+ Minuten
Hochschule
Studenten
schwer
Versandkostenfrei ab 300,- €
1.571,50 EUR
Inhalt 1 Stück
1.870,09 EUR inkl. MwSt.

Prinzip

Die Welle der Ausgangsspannung verschiedener Gleichrichterschaltungen wird in Abhängigkeit von der Strombelastungsstärke und der Ladeleistung bestimmt. Die Charakteristika eines Spannungsreglers und eines Verstärkers werden untersucht.

Aufgaben

  • Benutzung des Einweggleichrichters:
  1. zur Abbildung der Ausgangsspannung ( ohne Ladekondensator) auf dem Oszilloskope
  2. zur Messung der Diodenspannung  ID in Abhängigkeit von der Ausgangsstromstärke IO ( mit Ladekondensator )
  3. zur Messung der Welligkeitskomponente UACpp der Ausgangsspannung in Abhängigkeit vom Ausgangsstrom ( C = konstant)
  4. zur Messung der Wellen in Abhängigkeit von der Kapazität (IO = konstant)
  5. zur Messung der Ausgangsspannung UO in Abhängigkeit von der Eingangsgleichspannung Ui     ( IO=0).
  • Benutzung des Brückenverstärkers:
  1. zur Abbildung der Ausgangsspannung ( ohne Ladekondensator) auf dem Oszilloskope
  2. zur Messung einer Diodenspannung  ID in Abhängigkeit von der Ausgangsstromstärke IO ( mit Ladekondensator )
  3. zur Messung der Welligkeitskomponente UACpp der Ausgangsspannung in Abhängigkeit vom Ausgangsstrom ( C = konstant)
  4. zur Messung der Wellen in Abhängigkeit von der Kapazität (IO = konstant)
  5. zur Messung der Ausgangsspannung UO in Abhängigkeit von der Eingangsgleichspannung Ui     ( IO=0).
  • Um die Spannung am Ladekondensator, UC zu messen, und die Ausgangsspannung einer stabilisierten Spannungsquelle in Abhängigkeit von der Eingangsspannung Ui.
  • Zur Messung der Ausgangsspannung einer Spannung Multiplizierschaltung in Abhängigkeit von der Eingangsspannung.

Lernziel

  • Einweggleichrichter
  • Vollweggleichrichter
  • Graetz-Gleichrichter
  • Diode und Zenerdiode
  • Avalanche-Effekt
  • Ladekondensator
  • Wellen
  • R.m.s. Wert
  • Interner Widerstand
  • Glättungsfaktor
  • Restwelligkeit
  • Spannungsstabilisierung
  • Spannung verdoppelt

(Bitte beachten: Versuchsbeschreibung ist nur in englischer Sprache erhältlich)

Name
Dateiname
Dateigröße
Dateityp
(en) Versuchsbeschreibung
p2440700_en .pdf
Dateigröße 1.45 Mb
pdf
