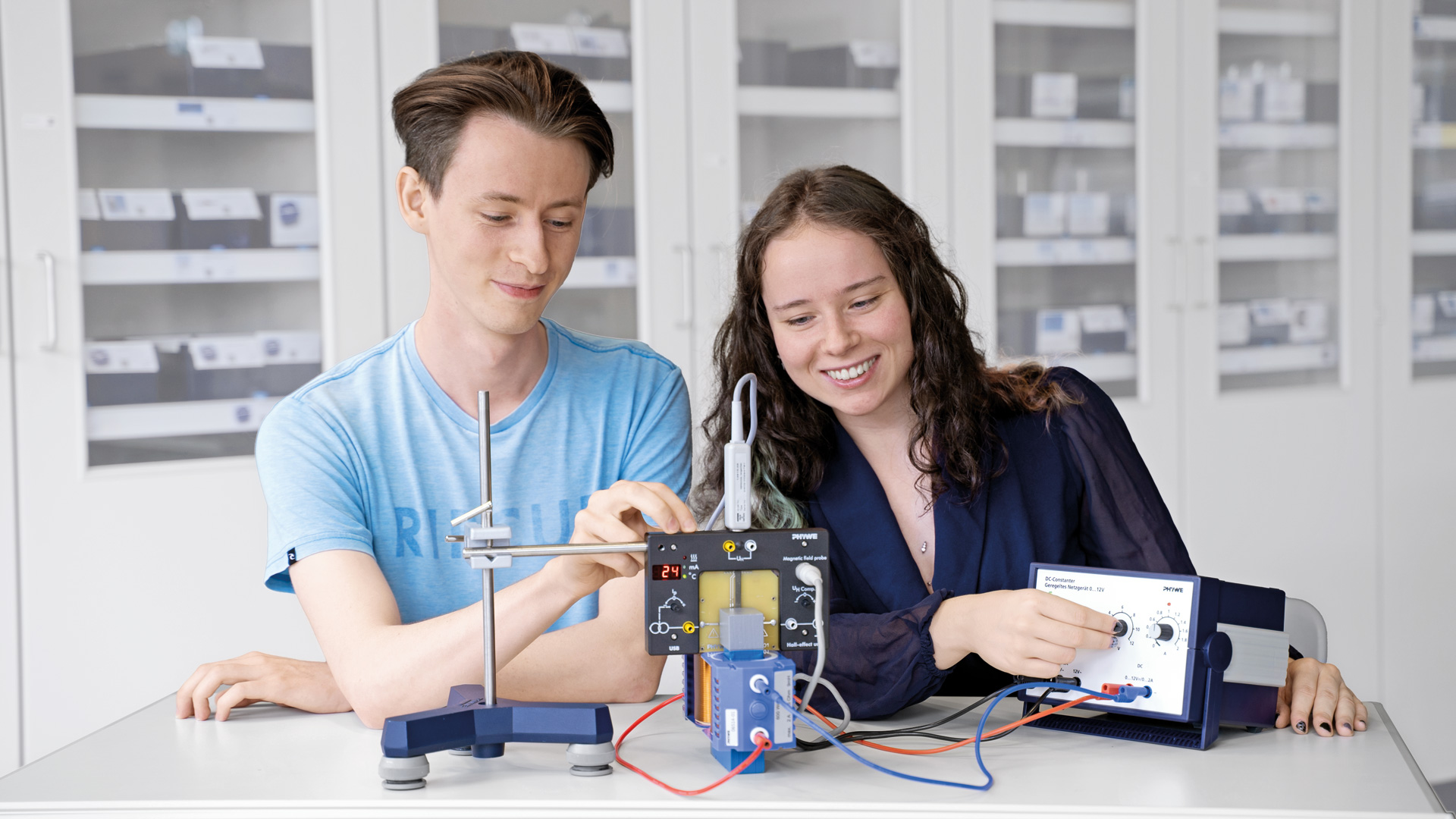

PHYWE Hall-effect unit HU 2

Artikel-Nr.: 11801-01 | Typ: Geräte & Zubehör

Versandkostenfrei ab 300,- €
Lieferzeit: Vorrätig
599,00 EUR
Inhalt 1 Stück
712,81 EUR inkl. MwSt.

Funktion und Verwendung

Zur Aufnahme und Versorgung von Hall-Effekt-Trägerplatinen mit dotierten und undotierten Germanium-Kristallen sowie zu deren temperaturabhängigen Bestimmung von Hallspannung und Leitfähigkeit.

Vorteile

  • Gabelförmiges Metallgehäuse mit integriertem 3-stelligen 9 mm LED-Display zur Anzeige von Temperatur und Treibstrom der Proben.
  • thermischer Überlastschutz durch Abschaltautomatik für Probenheizung
  • einstellbare Konstantstrom- und Hallspannungs-Kompensation
  • Einfaches Stecksystem zur Aufnahme von Trägerplatinen
  • Die vorhandenen Hall-Platinen können weiterhin verwendet werden (11802-01, 11805-01, 11807-01)
  • Führungsnut für Hallsonde
  • USB-Anschluss zum direkten Verbinden mit einem PC
  • Kein weiteres Interface benötigt
  • Magnetfeldsensor 13610-02 kann direkt mit dem Hall-Effekt Modul verbunden werden, welches alle Messwerte synchron an den PC überträgt
  • 4 mm Sicherheitsbuchsen zum Abgriff von Hall- und Probenspannung und zum Einspeisen der Betriebsspannung



Ausstattung und technische Daten

  • Max. Probenstrom +/- 55 mA
  • Max. Probentemperatur 140 °C
  • Versorgung max. 12 VAC/ 48VA~
  • Gehäuseaußenmaße (16 x 10,5 x 2,5) cm
  • Masse  0,6 kg
  • Inkl. Haltestiel (l = 12 cm, d = 1 cm) mit M6-Gewinde



Empfohlenes Zubehör

Mit diesem Zubehör können Sie einen echten Mehrwert generieren

Gerätename
Artikel-Nr.:


Name
Dateiname
Dateigröße
Dateityp
(de) Bedienungsanleitung
1180101d .pdf
Dateigröße 0.34 Mb
pdf
(en) Operating instructions
1180101e .pdf
Dateigröße 0.41 Mb
pdf
