Erdung des Stromversorgungsnetzes

Prinzip

Der unsachgemäße Umgang mit elektrischen Haushaltsgeräten kann tödlich enden – meist aufgrund von Leichtsinn oder Unwissenheit. Mit einem Modellmenschen wird veranschaulicht, welche Berührungen im Stromkreis lebensgefährlich sind.

Aufgaben

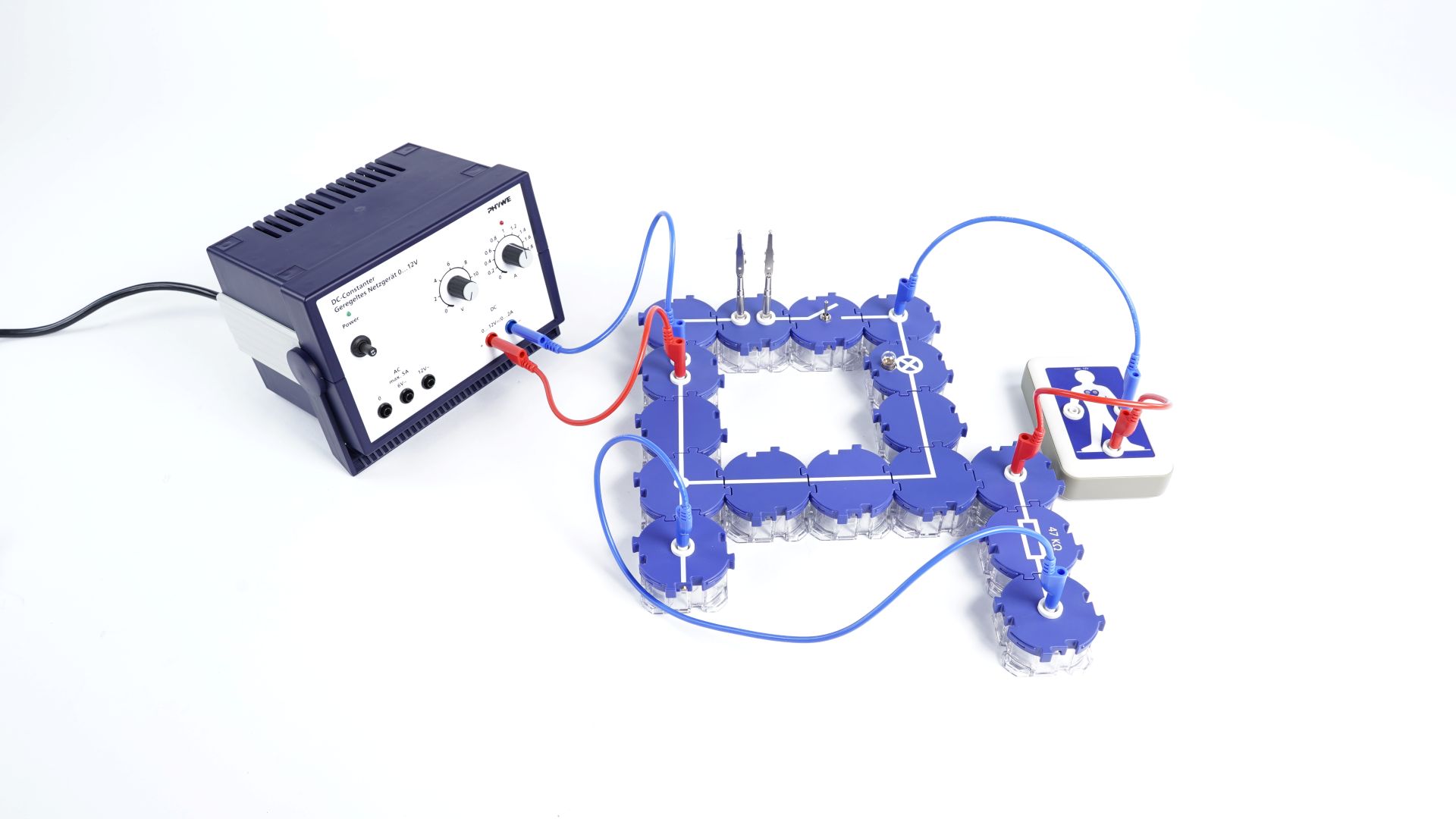

1. Baue einen Stromkreis mit Sicherung, Schalter und Glühlampe auf. In einem Stromversorgungsnetz gibt es einen L-Leiter und einen geerdeten N-Leiter.
2. Untersuche mit Hilfe des Modellmenschen die Gefahren, die vom elektrischen Strom und von der Erdung des N-Leiters ausgehen.

Lernziele

Die Lernenden sollen anhand des Versuchs erkennen, welche Gefahren von elektrischem Strom ausgehen.

Vorteile

• Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
• Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
• Hartvergoldete, korrosionsbeständige Kontakte
• Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar
