Datenblatt


Erdung des Stromversorgungsnetzes

Artikel-Nr.: P1377300

Prinzip

Beim Umgang mit elektrischen Geräten im Haushalt kann es zu tödlichen Unfällen kommen. Der größte Teil dieser Unfälle ist auf leichtfertiges Verhalten oder Unkenntnis zurückzuführen. Mit Hilfe eines Modellmenschen wird angezeigt, welche Berührungen von Teilen in einem Stromkreis lebensgefährlich sind.
Die Stromversorgung im Haushalt geschiet über einen L-Leiter, der an die Versorgungsspannung angeschlossen ist, und einen geerdeten N-Leiter. Die Erdung des N-Leiters ist erforderlich um gegen Erde ein festes Potenzial herzustellen (wichtig bei Blitzeinschlag oder Isolationsfehlern). Diese Erdung des N-Leiters bringt aber auch Gefahren, da dann über die Erde ein Stromkreis geschlossen werden kann. Dieser Versuch zeigt, wann Gefahren durch Erdung des N-Leiters auftreten und wie diese verhindert werden können.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Welche Gefahren gehen vom elektrischen Strom aus?

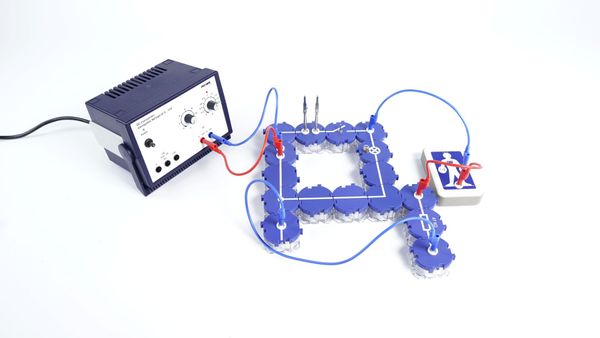

Baue einen Stromkreis mit Sicherung, Schalter und Glühlampe auf. In einem Stromversorgungsnetz gibt es einen L-Leiter und einen geerdeten N-Leiter. Untersuche mit Hilfe des Modellmenschen die Gefahren, die vom elektrischen Strom und von der Erdung des N-Leiters ausgehen.



Lieferumfang

Leitungs-Baustein, gerade, SB 05601-01 4
Leitungs-Baustein, winklig, SB 05601-02 2
Leitungs-Baustein, T-förmig, SB 05601-03 1
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 2
Leitungs-Baustein, Anschlussbaustein, SB 05601-10 2
Leitungs-Baustein, gerade mit Buchse, SB 05601-11 1
Leitungs-Baustein, winklig mit Buchse, SB 05601-12 2
Ausschalter, SB 05602-01 1
Lampenfassung E10, SB 05604-00 1
Widerstand 10 kOhm, SB 05615-10 1
Widerstand 47 kOhm, SB 05615-47 1
Krokodilklemme, blank, 10 Stück 07274-03 1
Verbindungsstecker, 2 Stück 07278-05 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 2
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 2
Glühlampen 12 V/0,1 A/ 1,2 W, Sockel E10 Set mit 10 Stück 07505-03 1
Eisendraht, d = 0,2 mm, l = 100 m 06104-00 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
