Kirchhoffsche Gesetze mit Cobra SMARTsense

Prinzip

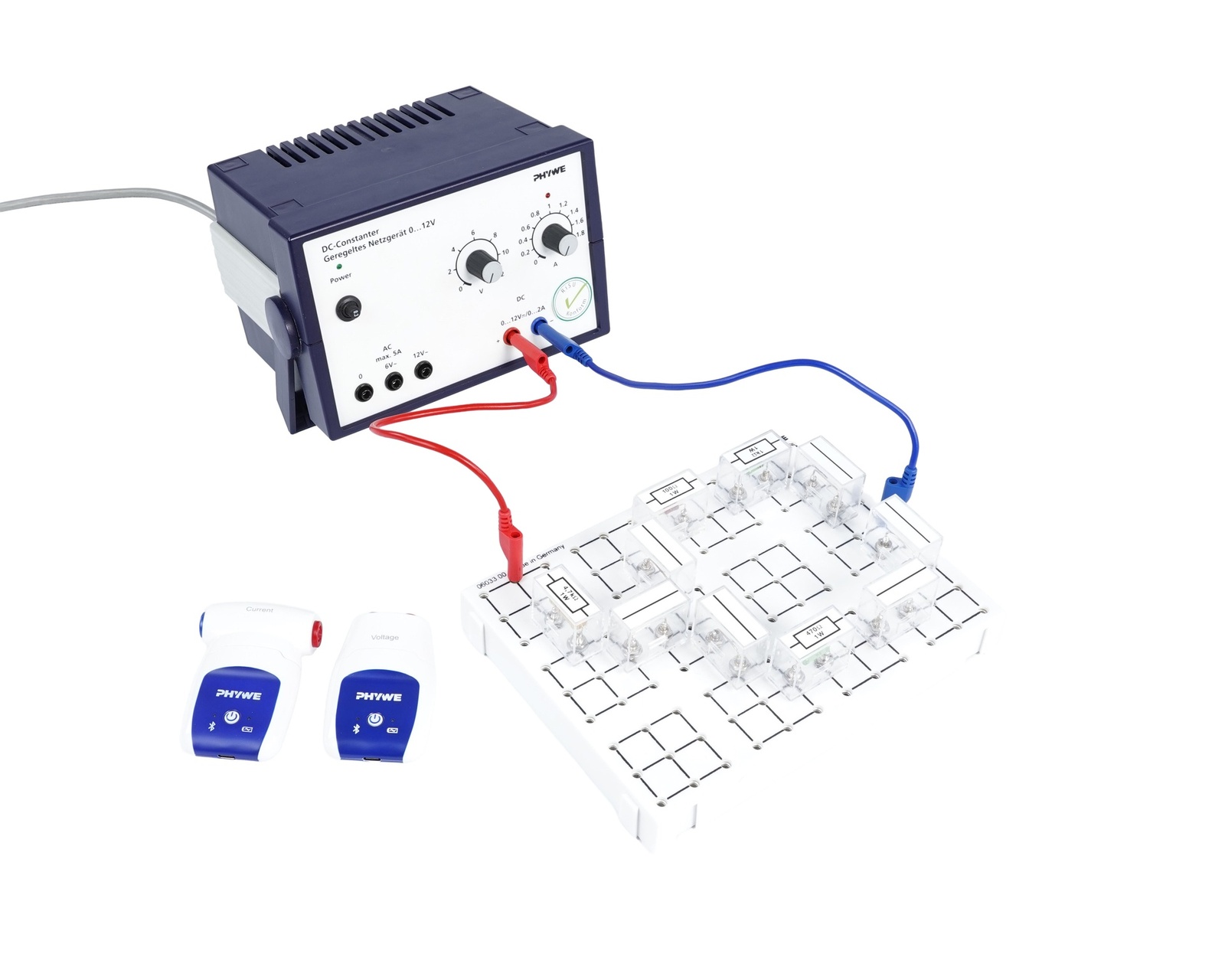

In dem Versuch wird eine Schaltung aufgebaut, in welcher verschiedene Widerstände so geschaltet sind, dass sowohl die Knoten- als auch die Maschenregel eigenständig erarbeitet werden kann. Dafür werden die Spannung an den einzelnen Bauteilen und die Ströme an dem Knoten gemessen und addiert, beziehungsweise subtrahiert.

Aufgaben

1. Die Ströme, welche in und aus den Knoten laufen, sollen gemessen werden.
2. Die Spannungen an den einzelnen Widerständen soll gemessen werden.
3. Die Kirchhoffschen Regeln sollen hergeleitet werden.

Lernziele

Mit dem Versuch soll erlernt werden, wie die Verteilung von Strömen und Spannung in einer elektrischen Schaltung ist.

Vorteile

• Einfacher Aufbau in wenigen Minuten.

• Datenerfassung mit hoher Auflösung (bis zu 10 kHz).

• Verbesserung der Medienkompetenz.

• RiSU-konformes Schülernetzgerät.
