Datenblatt

Kirchhoffsche Gesetze mit Cobra SMARTsense

Artikel-Nr.: P6301669

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Prinzip

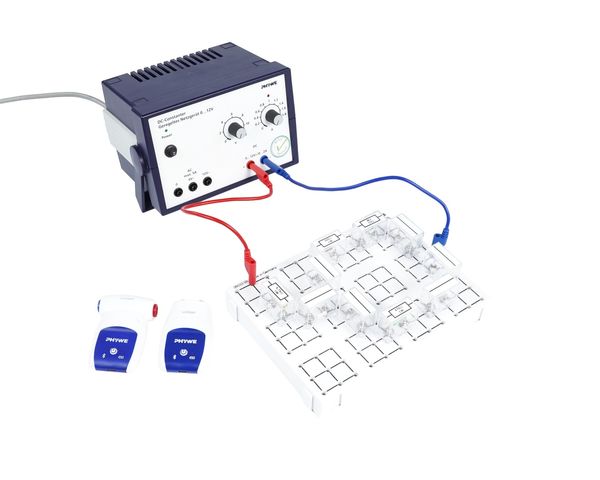

In dem Versuch wird eine Schaltung aufgebaut, in welcher verschiedene Widerstände so geschaltet sind, dass sowohl die Knoten- als auch die Maschenregel eigenständig erarbeitet werden kann. Dafür werden die Spannung an den einzelnen Bauteilen und die Ströme an dem Knoten gemessen und addiert, beziehungsweise subtrahiert.

Aufgaben

Die Ströme, welche in und aus den Knoten laufen, sollen gemessen werden.
Die Spannungen an den einzelnen Widerständen soll gemessen werden.
Die Kirchhoffschen Regeln sollen hergeleitet werden.

Lernziele

Mit dem Versuch soll erlernt werden, wie die Verteilung von Strömen und Spannung in einer elektrischen Schaltung ist.

Vorteile

Einfacher Aufbau in wenigen Minuten.
Datenerfassung mit hoher Auflösung (bis zu 10 kHz).
Verbesserung der Medienkompetenz.
RiSU-konformes Schülernetzgerät.

Lieferumfang
Steckplatte mit 4-mm-Buchsen	06033-00	1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A	13506-93	1
Schichtwiderstand 470 Ohm, 1 W, Gehäuse G1	39104-15	1
Verbindungsleitung, 32 A, rot, diverse Längen	07360-01	2
Verbindungsleitung, 32 A, blau, diverse Längen	07360-04	2
Schichtwiderstand 100 Ohm, 1 W, Gehäuse G1	39104-63	1
Schichtwiderstand 10 Ohm, 1 W, Gehäuse G1	39104-01	1
Schichtwiderstand 47 Ohm, 1 W, Gehäuse G1	39104-62	1
