Automatischer Überspannungsschutz mit Cobra SMARTsense Code

Prinzip

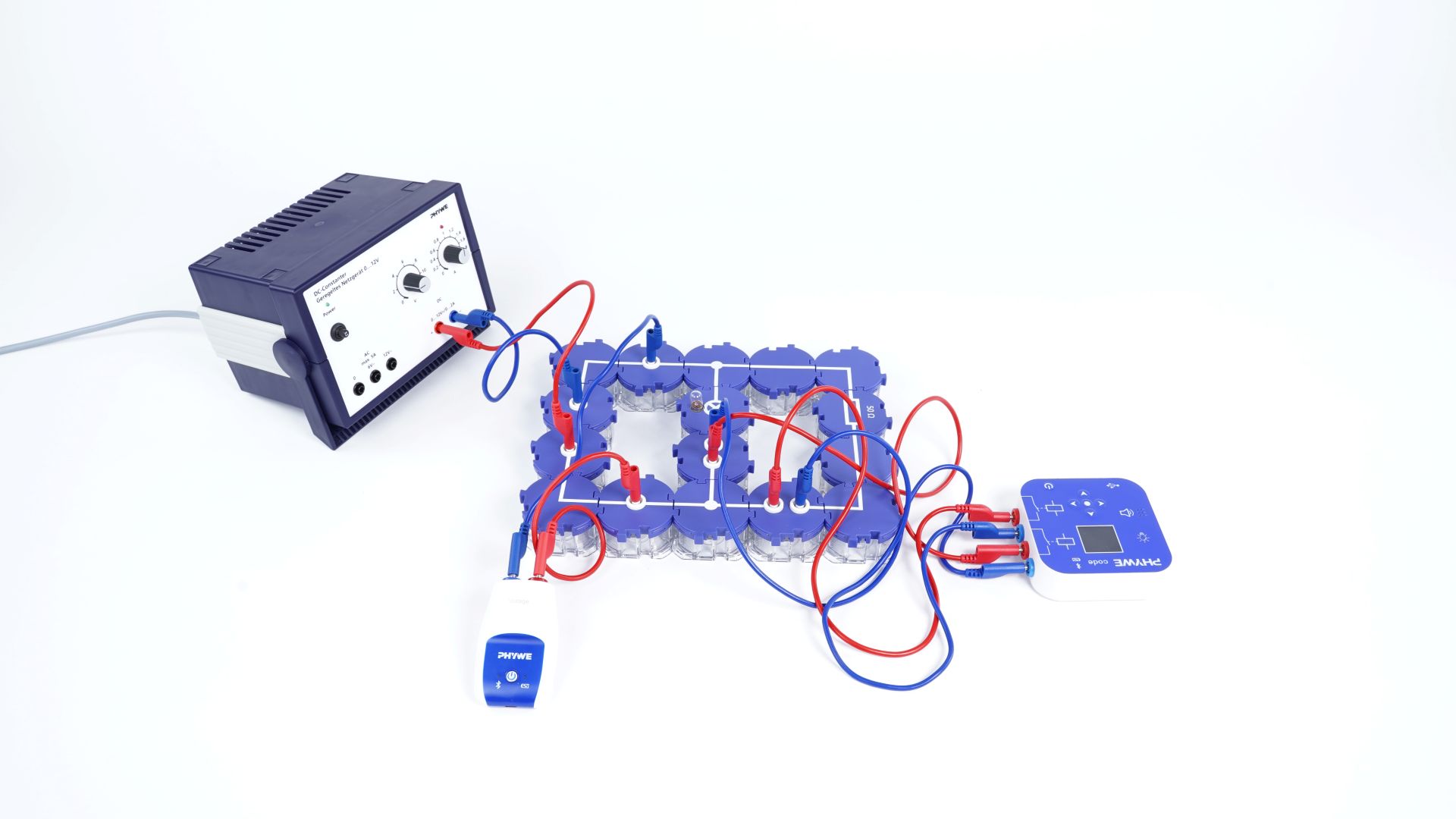

In diesem Versuch wird das Verhalten einer Überspannungsschutzschaltung untersucht. Dabei wird eine Spannung an eine Glühbirne angelegt und schrittweise erhöht. Überschreitet die Spannung den Schwellenwert von 6 V, schaltet die Schaltung automatisch vom Glühbirnen-Stromkreis auf einen Stromkreis mit einem Widerstand um, um das empfindlichere Bauteil zu schützen.

Aufgaben

1. Baue den Schaltkreis gemäß Aufgabenstellung auf.
2. Programmiere den SMARTsense Code so, dass er zum Überspannugnsschutz dient.
3. Teste die Schaltung und richte eventuell zusätzliche Einstellungen am SMARTsense Code ein.

Lernziele

Die Lernenden sollen erlernen, wie eine Überspannungsschutzschaltung funktioniert und in die Programmierung mit dem Cobra SMARTsense Code eingeführt werden.

Vorteile

• Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
• Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
• Hartvergoldete, korrosionsbeständige Kontakte
• Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reelle Bauteile auf der Unterseite sichtbar
