PHYWE Compact STM, Rastertunnelmikroskop

Artikel-Nr.: 09600-99 | Typ: Geräte & Zubehör

Lehrer/Professoren , Studenten
Versandkostenfrei ab 300,- €
Lieferzeit: Vorrätig
8.999,00 EUR
Inhalt 1 Stück
10.708,81 EUR inkl. MwSt.

Funktion und Verwendung

Einfach zu bedienendes Rastertunnelmikroskop zur Abbildung und  Spektroskopie leitfähiger Proben auf atomarer bzw. molekularer Skala.  Geeignet für eine Vielzahl von Experimenten aus Themenfeldern wie Material-Wissenschaften,  Festkörperphysik/-chemie, Oberflächenphysik/-chemie, Nanotechnolgie/ Wissenschaften und Quantenmechanik. Beispielexperimente: Mikro-und Nanomorphologie von Oberflächen, Nanostrukturen, Abbildung von Atomen und Molekülen, Leitfähigkeit, Tunneleffekt, Ladungsdichtewellen, Einzelmolekülkontakte oder Nanostrukturierung durch Selbstorganisation (self assembled monolayer). Zum schnellen und einfachen Einstieg in die Bedienung des Gerätes und die physikalischen Grundlagen dient ein interaktives Softwarepaket.

Vorteile

  • Komplettpaket inklusive aller notwendigen Verbrauchsmaterialien für einen schnellen und sofortigen Einstieg in die Welt der Atome und Moleküle
  • Tragbar und kompakt: leicht zu transportieren, einfach zu installieren, kleine Grundfläche
  • Einzelgerät mit integrierter Steuerelektronik für sehr stabiles Messen
  • Sehr schnell zu atomarer Auflösung auf einem normalen Tisch. Keine teure zusätzliche Schwingungsdämpfung notwendig.
  • Einfach zu bedienen: ideal zum  Beispiel für die Ausbildung in der Nanotechnologie zur Vorbereitung der Studenten für die Arbeit an komplexen und teuren Forschungsapparaturen
  • Leicht zugängliche Proben- und Spitzenaufnahme: schneller Wechsel möglich
  • Niedrige Betriebsspannung: sicher für alle Anwender
  • Interaktives Softwarepaket zum schnellen Einstieg in die Methoden und Hintergründe der Rastertunnelmikroskopie und -spektroskopie

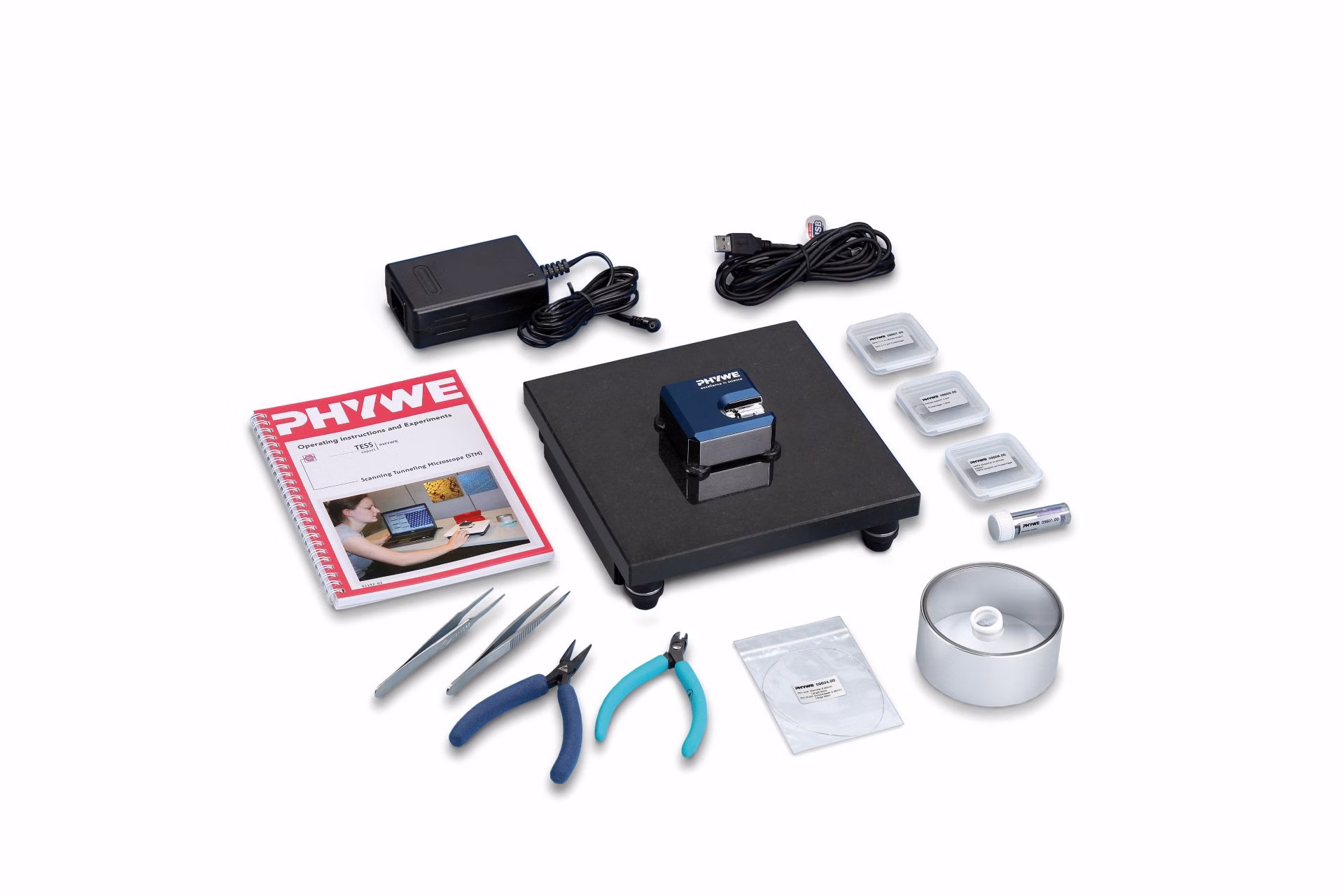

Ausstattung und technische Daten

  • Messkopf mit integrierter Steuerelektronik auf schwingungsgedämpfter Basisplatte:
    • Maximale Bildgröße (XY) 500 nm x 500 nm
    • Maximaler Z-Bereich (=Höhe) 200 nm
    • Auflösung in XY besser als 8 pm
    • Auflösung in Z besser als 4 pm
    • Strom 0.1-100nA in 25pA Schritten
    • Spannung an der Spitze +/-10V in 5mV Schritten
    • Maße 21cm x 21cm x 10cm
    • Konstant-Strom-Modus
    • Konstante-Höhe-Modus
    • Strom-Spannung Spektroskopie
    • Strom-Abstand Spektroskopie
    • Steuerelektronik mit USB-Anschluss, 16-Bit D-A Wandler für alle drei Dimensionen (XYZ), bis zu 7 Messkanäle und maximaler  Rastergeschwindigkeit von 60 ms/Linie
  • Lupendeckel: Vergrößerung 10x
  • Werkzeugset zum Herstellen und Einbauen von Tunnelspitzen:  Seitenschneider, Zange, Pinzetten
  • Pt-Ir Draht für Tunnelspitzen: Länge 30cm, Durchmesser 0.25mm
  • Probenset: Graphit (HOPG), Gold(111) Filme, 4 leere Probenhalter
  • Netzteil (100-240V, 50/60Hz)
  • USB Anschlusskabel:  Länge 3m
  • Transportkoffer für Gerät und Zubehör
  • mehrsprachige Software (dt, engl, ...) zum Messen, Analysieren und Darstellen (in einer, zwei und drei Dimensionen)
  • interaktives Softwarepaket (dt,engl) zur Erklärung der Messmöglichkeiten, Gerätebedienung und der physikalischen Hintergründe
  • Ausführliches Benutzerhandbuch mit Kurzbeschreibung erster Experimente
  • Schnellstart-Anleitung
  • Gewicht (inkl. Koffer) 6.7kg

Notwendiges Zubehör

  • Computer mit Windows 2000/XP/Vista/7, USB Anschluß, 256MB RAM, 1024x758 Grafik, 16-bit Farbauflösung oder besser

Empfohlenes Zubehör

  • andere Proben, Silberleitkleber zum Befestigen eigener Proben, Alkohol, Handschuhe und fusselfreie Tücher zur Reinigung

Name
Dateiname
Dateigröße
Dateityp
(en) Operating manual 2nd edition
01192_02 .pdf
Dateigröße 15.49 Mb
pdf
(de) Produktflyer STM, 2 Seiten, deutsch
00251_01_as_rtm_deutsch .pdf
Dateigröße 0.83 Mb
pdf
(en) Product flyer STM, 2 pages, English
00251_02_as_rtm_englisch .pdf
Dateigröße 0.83 Mb
pdf
