Datenblatt


Compact STM, Rastertunnelmikroskop

Artikel-Nr.: 09600-99

Funktion und Verwendung

Einfach zu bedienendes Rastertunnelmikroskop zur Abbildung und  Spektroskopie leitfähiger Proben auf atomarer bzw. molekularer Skala.  Geeignet für eine Vielzahl von Experimenten aus Themenfeldern wie Material-Wissenschaften,  Festkörperphysik/-chemie, Oberflächenphysik/-chemie, Nanotechnolgie/ Wissenschaften und Quantenmechanik.

Vorteile

  • Schneller Einstieg in die Nanowelt mit atomarer Auflösung innerhalb kurzer Zeit nach dem Aufbau
  • Kompakte Bauweise mit integrierter Steuerung und Schwingungsdämpfung ohne externe Zusatzgeräte
  • Intuitive Bedienung, geeignet für Einsteiger, Lehre und Demonstrationen
  • Leistungsfähige measureNANO-Software zum Messen, Auswerten und Visualisieren in 2D und 3D
  • Simulationsmodus zum sicheren Erlernen der Bedienung ohne angeschlossenes Gerät
  • Komplettset inklusive Proben, Werkzeug, Software und Dokumentation für sofortigen Einsatz
  • Umfangreiche, didaktisch aufgebaute Anleitung mit einführenden Experimenten und Hintergrundwissen

Ausstattung und technische Daten

  • Messkopf mit integrierter Steuerelektronik auf schwingungsgedämpfter Basisplatte:
    • Maximale Bildgröße (XY) 500 nm x 500 nm
    • Maximaler Z-Bereich (=Höhe) 200 nm
    • Auflösung in XY besser als 8 pm
    • Auflösung in Z besser als 4 pm
    • Strom 0.1-100nA in 25pA Schritten
    • Spannung an der Spitze +/-10V in 5mV Schritten
    • Maße 21cm x 21cm x 10cm
    • Konstant-Strom-Modus
    • Konstante-Höhe-Modus
    • Strom-Spannung Spektroskopie
    • Strom-Abstand Spektroskopie
    • Steuerelektronik mit USB-Anschluss, 16-Bit D-A Wandler für alle drei Dimensionen (XYZ), bis zu 7 Messkanäle und maximaler  Rastergeschwindigkeit von 60 ms/Linie

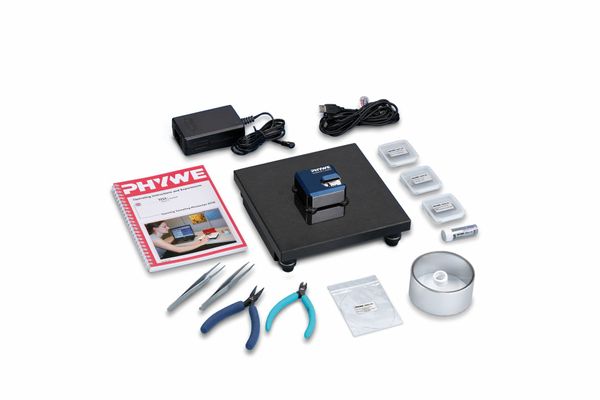

  • Lupendeckel: Vergrößerung 10x
  • Werkzeugset zum Herstellen und Einbauen von Tunnelspitzen:  Seitenschneider, Zange, Pinzetten
  • Pt-Ir Draht für Tunnelspitzen: Länge 30cm, Durchmesser 0.25mm
  • Probenset: Graphit (HOPG), Gold(111) Filme, 4 leere Probenhalter
  • Netzteil (100-240V, 50/60Hz), USB-Kabel
  • Transportkoffer für Gerät und Zubehör
  • mehrsprachige Software (dt, engl, ...) zum Messen, Analysieren und Darstellen (in einer, zwei und drei Dimensionen)
  • interaktives Softwarepaket (dt,engl) zur Erklärung der Messmöglichkeiten, Gerätebedienung und der physikalischen Hintergründe
  • Ausführliches Benutzerhandbuch mit Kurzbeschreibung der Experimente
  • Gewicht (inkl. Koffer) 6.7kg
