Charakteristische Röntgenstrahlung von Eisen

Prinzip

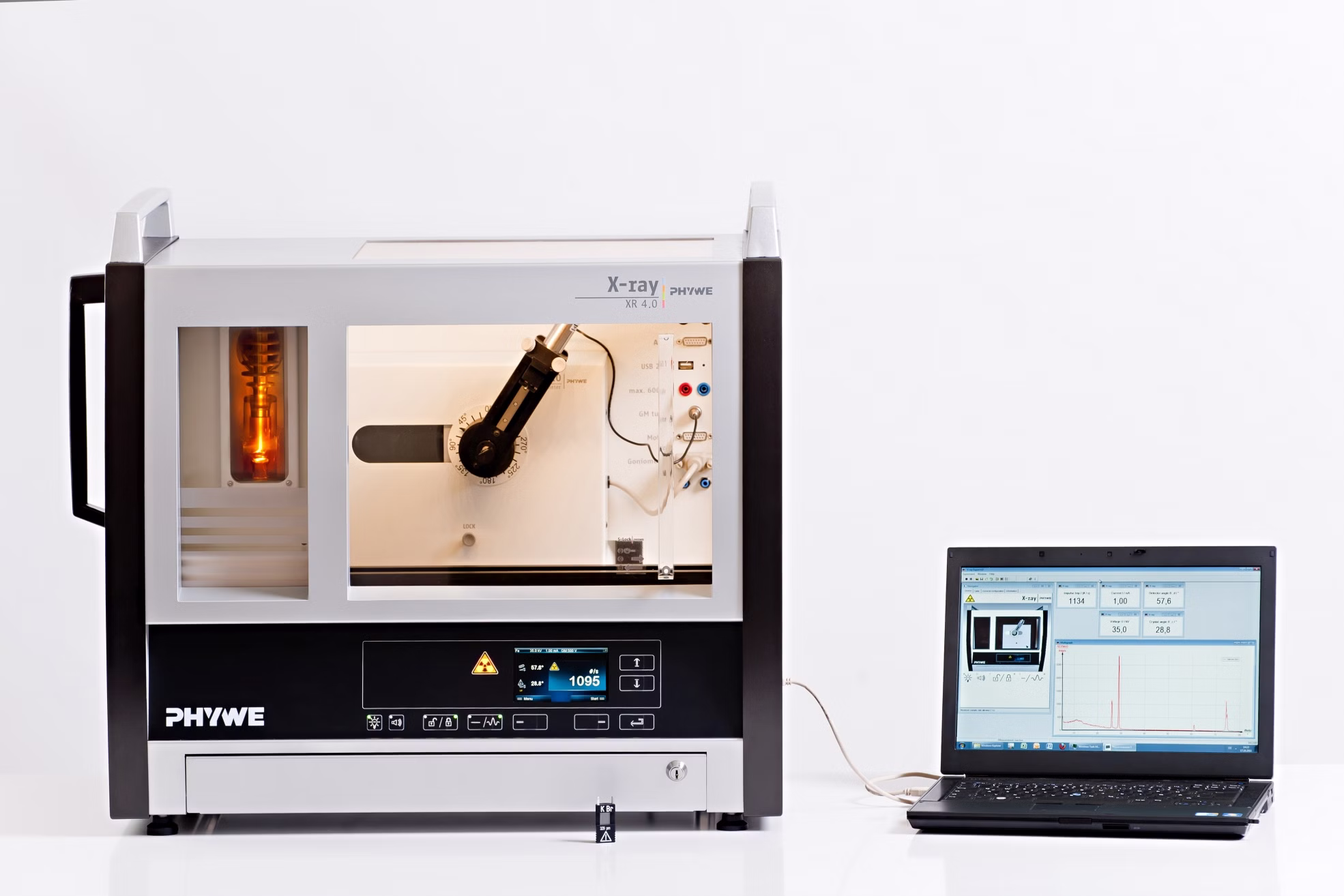

Eine Röntgenröhre mit einer Eisenanode  erzeugt Röntgenstrahlung, die mit Hilfe eines Einkristalls als Funktion des
Bragg-Winkels selektiert wird. Ein Geiger-Müller-Zählrohr registriert die Intensität der Strahlung. Aus den Glanzwinkelwerten der charakteristischen Röntgenlinien bestimmt man deren Energie.

Aufgaben

1.    Analysieren Sie die Intensität der Eisen-Röntgenstrahlung mit Hilfe eines LiF-Einkristalls als Funktion des Bragg-Winkels.
2.    Analysieren Sie die Intensität der Eisen-Röntgenstrahlung mit Hilfe eines KBr-Einkristalls als Funktion des Bragg-Winkels.
3.    Bestimmen Sie die Energien der charakteristischen Eisen-Röntgenstrahlen und vergleichen Sie Ihre Werte mit den aus dem entsprechenden Termschema ermittelten Werten.

Themenfelder

• Röntgenröhren
• Bremsstrahlung
• charakteristische Röntgenstrahlung
• Energieniveaus
• Kristallstrukturen
• Gitterkonstante
• Absorption von Röntgenstrahlung
• Absorptionskanten
• Interferenz
• Bragg-Gleichung
