Betriebsgerät für Braunsches Rohr

Artikel-Nr.: 06988-93 | Typ: Geräte & Zubehör

Lehrer/Professoren , Studenten
Versandkostenfrei ab 300,- €
Lieferzeit: 3-4 Wochen
680,00 EUR
Inhalt 1 Stück
809,20 EUR inkl. MwSt.

Funktion und Verwendung

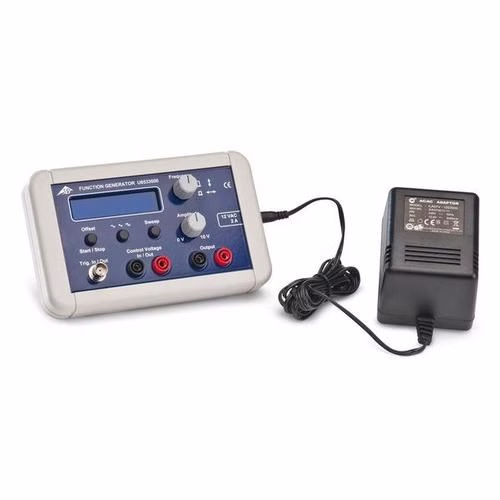

Extern wobbelbarer Funktionsgenerator mit Leistungsverstärker für den Einsatz in Schüler- und Praktikumsexperimenten zur Durchführung von vielfältigen Experimenten in der Schwingungslehre, zum Wechselstrom und zur Induktion.
Mit beleuchteter, digitaler Anzeige für Frequenz, Signalform, Offset und weiterer Parameter. Der Ausgang ist kurzschlussfest und gegen Induktionsspannungen und Funkenentladungen geschützt; z.B. bei angeschlossenen Spulen und unbeabsichtigtem Abziehen der Experimentierkabel unter Last. Im internen Sweep-Modus werden ein Triggerimpuls pro Durchlauf sowie eine zur Frequenz proportionale Spannung ausgegeben. Mit ausklappbaren Standfüßen. Einschließlich Steckernetzgerät.

Sicherheitstransformator gemäß EN 61558-2-6.
Sichere Trennung zwischen Versorgungsnetz und Ausgangsstromkreisen.



Ausstattung und technische Daten

  • Signale:

    • Frequenzbereich: 0,001 Hz bis 100 kHz
    • Signalformen: Sinus, Rechteck, Dreieck
    • Offset: 0 bis ±5 V, in 0,1 V Schritten einstellbar
  • Ausgang:

    • Ausgangsamplitude: 0 bis 10 V, stufenlos einstellbar
    • Ausgangsleistung: 10 W permanent
    • Ausgangsstrom: 1 A permanent, 2 A max.
  • Sweep:

    • Sweep-Modi: extern, intern kontinuierlich, intern einzeln
    • Frequenzbereich: 1 Hz bis 100 kHz
    • Verhältnis Stopp-Frequenz / Start-Frequenz: maximal 1000:1, z.B. 2 Hz bis maximal 2 kHz
    • Zeitspanne: 0,04 s bis 1000 s
    • externer Sweep: Start durch Triggerimpuls oder durch Anlegen einer Steuerspannung 0 bis 5 V
    • maximale Modulationsfrequenz: 200 Hz
    • interner Sweep: Starten und Anhalten mit Taste Start / Stopp
    • Ausgabe eines Trigger-Impulses pro Durchlauf
    • sowie einer proportionalen Spannung
  • Allgemeine Daten:

    • Stromversorgung: Steckernetzgerät 12 VAC, 2 A
    • Abmessungen: 170x105x40 mm³
    • Sonstiges: ausklappbare Standfüße

Empfohlenes Zubehör

Mit diesem Zubehör können Sie einen echten Mehrwert generieren

Gerätename
Artikel-Nr.:


Name
Dateiname
Dateigröße
Dateityp
(de) Bedienungsanleitung
06988_93d .pdf
Dateigröße 0.48 Mb
pdf
(en) Operational Instructions
06988_93e .pdf
Dateigröße 0.48 Mb
pdf
