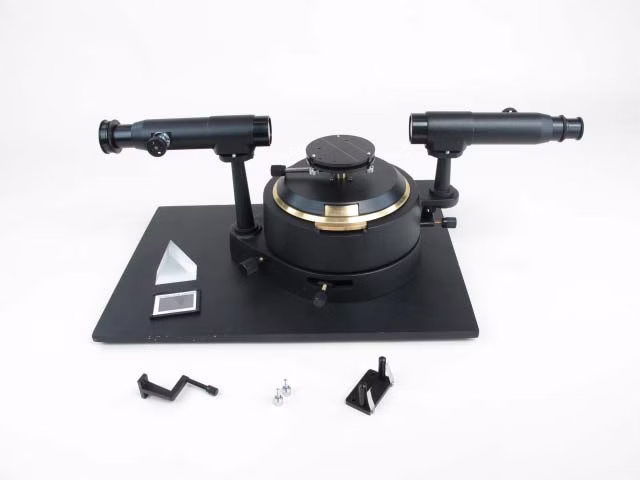

Spektrometer 2

Funktion und Verwendung

Das Spektrometer kann als Gitter- und Prismenspektrometer eingesetzt werden. Es ermöglicht die Untersuchung von Beugung, Brechung und Dispersion sowie die präzise Bestimmung von Wellenlängen von Spektrallinien. Die Vermessung der Spektren dient dem Verständnis der Atomphysik und grundlegender Prinzipien der angewandten Optik.

Vorteile

• Einsatz als Gitterspektrometer und Prismenspektrometer
• Hohe Messgenauigkeit (bis zu 0,1 nm) bei der Bestimmung von Spektrallinien
• Messung von Brechungsindizes dank Hohlprisma auch von Flüssigkeiten
• Feintriebe für Tisch und Beobachtungsfernrohr das frei von totem Gang eine Winkeleinstellung auf halbe Bogenminuten genau erlauben
• Verstellbarer Eintrittsspalt zur Anpassung an unterschiedliche Lichtintensitäten
• Beobachtungsfernrohr mit Fadenkreuz für exakte Winkel- und Linienmessungen

Ausstattung und technische Daten

• Höhe Strahlengang über Tisch 180 mm
• Brennweite: 178 mm (Kollimatorfernrohr, Okularfernrohr)
• Vergrößerung Okular: 15x
• Nutzbarer Strahldurchmesser: 32 mm
• Breite Eintrittsspalt: 0...1,5 mm
• Tischdurchmesser: 85,5 mm
• Durchmesser Skala: 176 mm
• Winkelablesegenauigkeit: 0°0'30"
• Kompaktgerät mit Teilkreisplatte und zwei Nonien
• Feintrieb zur Scharfeinstellung
• der Kollimator mit verstellbarem Spalt ist ortsfest
• Lieferung inklusive Beugungsgitter (600 Linien/mm) mit Halter und Prisma aus Flintglas mit Halter
  • Gitter: Größe (mm): 38 x 50; Linien/mm: 600
  • Prisma: Größe (mm): 38 x 38 x 38; Material: Flintglas (n = 1.65)
