Datenblatt


Cobra SMARTsense Photogate - Gabellichtschranke 0 ... ∞ s, zweiteilig (Bluetooth)

Artikel-Nr.: 12909-00

Funktion und Verwendung

Messen Sie mit dem Cobra SMARTsense Photogate Zeitabstände bei dynamischen Prozessen von 0 ... ∞ s und untersuchen Sie mit Ihren SchülerInnen kinderleicht die grundlegenden Konzepte der Bewegungslehre.

Mit Abtastraten von bis zu 1 kHz und einer Auflösung von 0,01 s ist der digitale Lichtschranken-Sensor in Experimenten vom Freien Fall bis zu Pendelversuchen flexibel einsetzbar.

Verbinden Sie den Cobra SMARTsense Photogate drahtlos per Bluetooth oder kabelgebunden über USB mit der kostenlosen und preisgekrönten Messsoftware measureAPP – verfügbar für iOS, Android, Windows und Linux.

Einschalten. Verbinden. Losmessen.

Vorteile

  • Direkt loslegen mit jedem Bluetooth-fähigen Endgerät und der kostenlosen measureAPP.
  • Intelligentes und effizientes Powermanagement für bis zu 50 Unterrichtsstunden mit einer Akkuladung.
  • Bis zu 1000 Messwerte pro Sekunde garantieren Präzision.
  • Einfache Handhabung der zwei Sensormodule A und B:

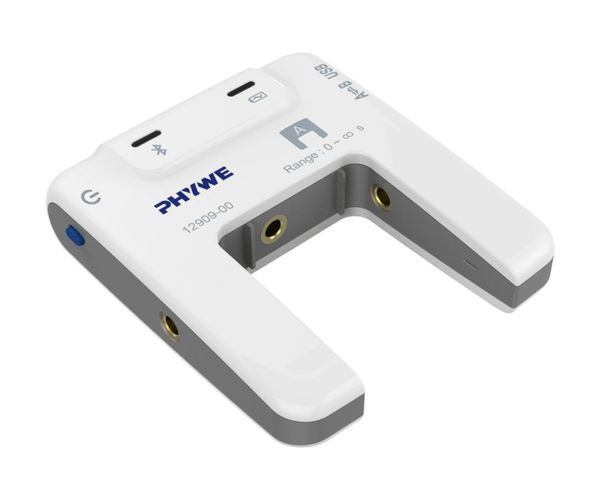

    • Sensor A besitzt einen Einschaltknopf sowie zwei LEDs zur Kennzeichnung des Bluetooth Status und des Akku-Ladezustands.

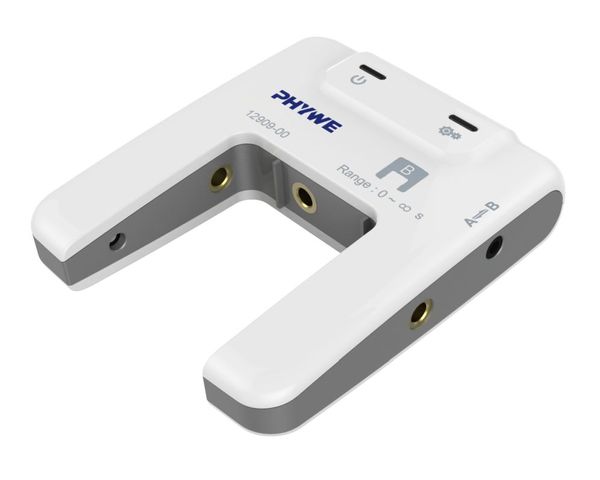

    • Sensor B besitzt zwei LEDs zur Kennzeichnung des Betriebszustandes und des Funktionszustands.
  • Beide Sensormodule besitzen eine Vielzahl an Gewindebuchsen, in die entsprechende Stiele eingeschraubt werden können, um einen sicheren und genauen Versuchsaufbau zu realisieren.

Ausstattung und technische Daten

  • Messkanäle:
    Laufzeit, Abschattzeit, Pendel, Zähler
    • Messbereich: 0 ... ∞ s
    • Auflösung: 0,01 ms
    • Abtastrate: 1000 Hz
  • Bluetooth-Version: 5.4
  • Der Sensor enthält einen über USB-C aufladbaren Lithium-Polymer-Akku.
  • Inklusive: Ladekabel USB-A zu USB-C.
  • Es sind zwei gekennzeichnete Sensormodule (A und B) enthalten, die über ein Kabel miteinander verbunden werden können.
    • Sensor A besitzt einen Einschaltknopf sowie zwei LEDs zur Kennzeichnung des Bluetooth Status und des Akku-Ladezustands.
    • Sensor B besitzt zwei LEDs zur Kennzeichnung des Betriebszustandes und des Funktionszustands.
  • Die Leitung für die Verbindung der Sensoren A und B wird mitgeliefert.
  • Beide Sensormodule besitzen eine Vielzahl an Gewindebuchsen, in die entsprechende Stiele eingeschraubt werden können, um einen sicheren und genauen Versuchsaufbau zu realisieren.
