Datenblatt


Einfluss der Beleuchtung auf Spannung und Stromstärke einer Solarzelle

Artikel-Nr.: P9511100

Prinzip

Bei der Erschließung alternativer, nicht fossiler Energiequellen spielt die Solarzelle eine wichtige Rolle. Sie wandelt unmittelbar Lichtenergie in elektrische Energie um.

Die Schülerinnen und Schüler untersuchen, ob sich die Entfernung der Lichtquelle auf die erzeugte Spannung und Stromstärke einer Solarzelle auswirkt. Das wesentliche Resultat dieses Versuches lautet, dass die Spannung relativ konstant bleibt, während die Stromstärke mit der Entfernung der Lichtquelle stark abnimmt.

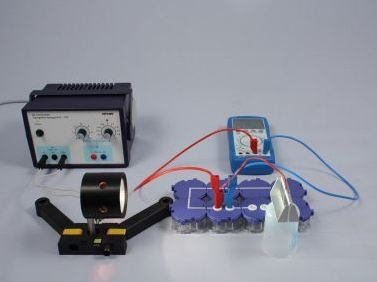

Im Versuch wird die Beleuchtung durch den Abstand der Solarzelle zur Lichtquelle verändert. Stromstärke und Spannung der Solarzelle werden gemessen.

Vorteile

  • Versuch ist Teil einer Komplettlösung mit insgesamt 26 Versuchen zum Thema Erneuerbare Energie Solarzellen, Windenergie, Wasserkraft
  • Sicheres Experimentieren: die Lampe ist vor Berührung geschützt, das Gehäuse ist mit Hilfe von Bohrungen gut durchlüftet und erhitzt sich nur wenig
  • Das verwendete Netzgerät ist vielfältig einsetzbar und besonders geeignet für Schülerversuche für alle Altersstufen ("RiSU 2016 - Konform")

Aufgaben

Wie verhält sich die Solarzelle, wenn das Licht der Sonne geringer wird?

Lieferumfang

Leitungs-Baustein, gerade, SB 05601-01 2
Leitungs-Baustein, winklig, SB 05601-02 4
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 2
Solarzelle 3,3 x 6,5 cm, mit Steckern, 0,5 V, 330 mA 06752-09 1
Halter für Solarzelle 3,3 x 6,5 cm, mit Steckern 06752-08 1
Halogenlampe mit Reflektor, 12 V / 20 W 05780-00 1
Halter für Halogenlampe mit Reflektor 05781-00 1
Laborbecher, Kunststoff (PP), 100 ml 36011-01 1
PHYWE Stativfuß, teilbar, für 2 Stangen, d ≤ 14 mm 02001-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 1
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C 07122-00 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
