Datenblatt


Spezifische Ladung des Elektrons - e/m

Artikel-Nr.: P2510200

Prinzip

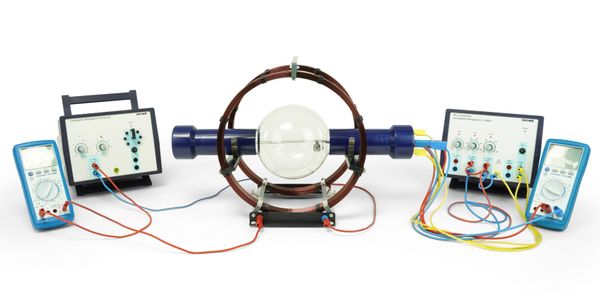

Elektronen werden im elektrischen Feld im Fadenstrahlrohr beschleunigt und treten in ein zur Flugrichtung senkrechtes homogenes magnetisches Feld eines Helmholtz-Spulenpaares ein. Aus der Beschleunigungsspannung, der magnetischen Feldstärke und dem Bahnradius der Elektronen wird die spezifische Ladung des Elektrons (e/m) bestimmt.

Aufgaben

Bestimmung der spezifischen Ladung des Elektrons (e/m) aus dem Weg eines Elektronenstrahls in gekreuzten elektrischen und magnetischen Feldern unterschiedlicher Stärke.

Lernziele

  • Kathodenstrahlen
  • Lorentz-Kraft
  • Elektronen in gekreuzten Feldern
  • Masse des Elektrons
  • Elektronenladung

Vorteile

  • Mit Neongas gefülltes Fadenstrahlrohr zur optimalen Sichtbarkeit des Elektronenstrahls
  • Die fluoreszierende eingebaute Leiterkonstruktion macht hochgenaue Messungen leicht möglich
  • Für Praktikums- und Demoversuche nutzbar
  • Große Helmholzspulen zur Erzeugung eines großvolumigen homogenen magnetischen Feldes können auch in anderen Versuchen genutzt werden
  • Die Beobachtungskammer macht experimentieren bei Tageslicht möglich

Lieferumfang

PHYWE Fadenstrahlrohr 06959-00 1
Helmholtz-Spulenpaar 06960-06 1
e/m - Beobachtungskammer 06959-01 1
PHYWE Netzgerät, geregelt DC: 0...12 V, 0,5 A; 0...650 V, 50 mA / AC: 6,3 V, 2 A 13672-93 1
PHYWE Netzgerät, universal mit Analoganzeige, RiSU 2023 konform, DC: 18 V, 5 A / AC: 15 V, 5 A 13503-93 1
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C 07122-00 2
Sicherheitsverbindungsleitung, 32 A, 25 cm, rot 07335-01 1
Sicherheitsverbindungsleitung, 32 A, 25 cm, blau 07335-04 1
Sicherheitsverbindungsleitung, 32 A, 100 cm, rot 07337-01 2
Sicherheitsverbindungsleitung, 32 A, 100 cm, blau 07337-04 2
Sicherheitsverbindungsleitung, 32 A, 100 cm, gelb 07337-02 3
Verbindungsleitung, 32 A, rot, diverse Längen 07363-01 3
Verbindungsleitung, 32 A, blau, diverse Längen 07363-04 1
Halter für Fadenstrahlrohr für 06960-06 06962-01 2
