Das Schutzleitersystem

Artikel-Nr.: P1377400
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd">

Prinzip

Schadhafte Isolierungen können Geräteteile unter Spannung setzten, die nicht für die Stromleitung gedacht sind.
Am Häufigsten treten an metallischen Gehäusen von Elektrogeräten gefährliche Spannungen auf. Um eine Gefährdung des Menschen auszuschließen, wird ein Schutzleiter installiert, der im Stromkreis des Haushalts an den N-Leiter angeschlossen ist. Dadurch entsteht ein Kurzschluss, so bald z.B. am Metallgehäuse des Gerätes Spannung anliegt. Die Sicherung spricht an.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Wie kann verhindert werden, dass an leitenden Gehäusen von Elektrogeräten gefährliche Spannungen auftreten?

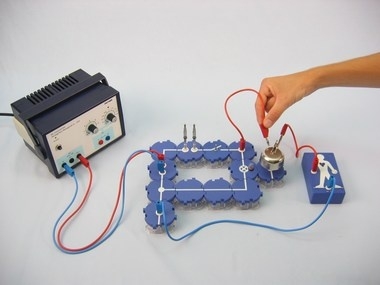

Baue einen Stromkreis mit Sicherung, Schalter, Glühlampe und Gehäuse auf. Untersuche mit Hilfe eines Modellmenschen die Funktion eines Schutzleiters.
