Stefan-Boltzmannsches Strahlungsgesetz mit Verstärker  ![]()
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN"
"http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd">

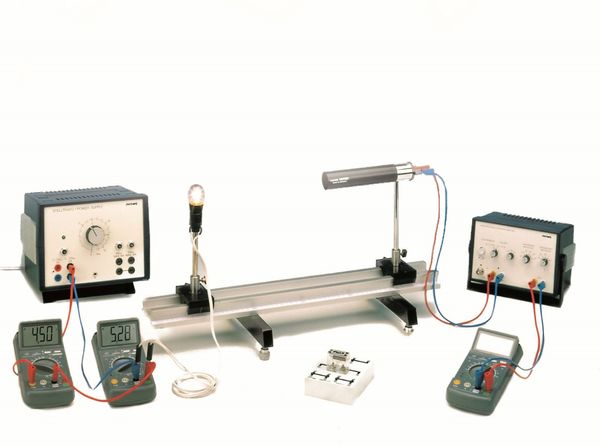

Prinzip Nach dem Stefan-Boltzmann-Gesetz ist die Energie, die von einem schwarzen Körper per Flächeneinheit und Zeiteinheit emittiert wird, proportional zur Leistung "vier" der absoluten Temperatur des Körpers. Das Stefan-Boltzmann-Gesetz gilt auch für so genannte "graue" Körper, deren Oberfläche eine Wellenlänge zeigen unabhängig vom Absorptionskoeffizient von weniger als eins. Bei diesem Versuch, der "graue" Körper wird durch die Glühwendel für eine Glühlampe dargestellt, deren Energie-Emissionen in Abhängigkeit von der Temperatur untersucht wird. Vorteile - Einfacher, stabiler Aufbau
- Mit ausführlicher Versuchsliteratur
Aufgaben - Ermittlung des Widerstandes der Glühwendel einer Glühlampe bei Raumtemperatur und Messung des Widerstandes der Wendel R0 bei Null Grad.
- Messung der Energieflussdichte der Lampe an verschiedenen Heizspannungen. Die entsprechenden Heizströme werden für jede Heizspannung abgelesen und der entsprechende Widerstand des Leuchtkörpers wird berechnet. In Erwartung einer Temperaturunabhängigkeit zweiter Ordnung des Heizfadenwiderstandes, kann die Temperatur aus dem gemessenen Widerstand berechnet werden.
Lernziele - Hohlraumstrahlung
- Thermoelektrische e. m. f.
- Temperaturabhängigkeit von Widerständen
(Bitte beachten: Versuchsbeschreibung nur in englischer Sprache erhältlich) |
Optische Bank expert, l = 600 mm
|
08283-00
|
1
| |
Fuß für optische Bank expert, justierbar
|
08284-00
|
2
| |
Reiter für optische Bank expert, h = 80 mm
|
08286-02
|
2
| |
PHYWE Messverstärker universal
|
13626-93
|
1
| |
Thermosäule nach Moll
|
08480-00
|
1
| |
PHYWE Stelltrafo mit Gleichrichter, RiSU 2023 DC: 12 V, 5 A / AC: 15 V, 5 A
|
13540-93
|
1
| |
Lampenfassung E 14, auf Stiel
|
06175-00
|
1
| |
Glühlampe 6 V/5 A/ 30 W, Sockel E14 1 Stück
|
06158-00
|
3
| |
Schaltkasten
|
06000-00
|
1
| |
Widerstand 100 Ohm 2%, 1 W, Gehäuse G1
|
06057-10
|
1
| |
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C
|
07122-00
|
3
| |
Verbindungsleitung, 32 A, blau, diverse Längen
|
07361-04
|
4
| |
Verbindungsleitung, 32 A, rot, diverse Längen
|
07361-01
|
4
| |
Schutzrohr für Thermosäule 08480-00
|
08480-01
|
1
| |
