Datenblatt


Bestimmung der Wellenlänge durch Beugung am Gitter

Artikel-Nr.: P1196000

Prinzip

Durch das Experimentieren mit Transmissionsgittern, die sehr unterschiedliche Gitterkonstanten haben, sollen die Schüler erkennen, wie sich diese auf die Interferenzmuster auswirken.

Die Ermittlung der Wellenlängen des Rotfilterlichtes ist ein Nebenprodukt, könnte aber zu Fehlerbetrachtungen anregen, weil sich die Werte der Wellenlänge λ für die einzelnen Messungen i.a. unterscheiden werden.

Vorteile

  • Multifunktionale Schülerleuchte - All-in-one: Nutzbar für Grundlagen der geometrischen Optik auf dem Tisch, Farbmischung und auf der optischen Bank
  • Erweiterung mit Aufbausets jederzeit möglich und keine zusätzlichen Leuchten erforderlich, dadurch Wiedererkennungswert für den Schüler

Aufgaben

Ermittele durch Beugung an einem Transmissionsgitter die Grenzwellenlängen der Farben des sichtbaren Spektrums und ein Rot-, ein Grün- und ein Blaufilter den jeweiligen Durchlassbereich.

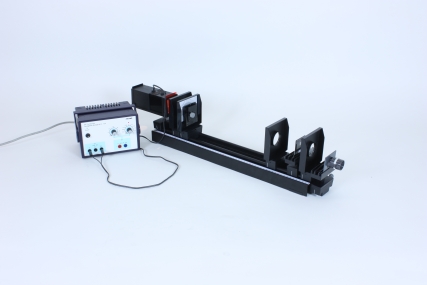

Lieferumfang

Leuchtbox, Halogen 12 V/20 W 09801-00 1
Boden mit Stiel für Leuchtbox für optische Profilbank 09802-20 1
Optische Profilbank für Schülerversuche, l = 600 mm 08376-00 1
Farbfiltersatz für additive Farbmischung 09807-00 1
Linse auf Reiter, f = +50 mm 09820-01 1
Linse auf Reiter, f = +100 mm 09820-02 1
Linse auf Reiter, f = +300 mm 09820-04 1
Reiter für optische Profilbank 09822-00 2
Fassung mit Skale auf Reiter 09823-00 1
Plattenhalter für 3 Objekte 09830-00 2
Messlupe 09831-00 1
Gitter, 80 Striche/mm 09827-00 1
Spalt bis 1 mm verstellbar 11604-07 1
Blendenhalter, aufsteckbar 11604-09 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
