Strom-Spannungs-Kennlinie eines Windrades  ![]()
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN"
"http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd">
Prinzip Dieser Versuch lässt sich auch bei gleichbleibendem Abstand und
Änderung der Rotorblätterzahl durchführen. In folgendem Beispiel
wurde die Leistung in Abhängigkeit von der Spannung bei 3
beziehungsweise 6 Rotorblättern und konstantem Abstand von
5 cm untersucht. Vorteile - Versuch ist Teil einer Komplettlösung mit insgesamt 26 Versuchen zum Thema Erneuerbare Energie Solarzellen, Windenergie, Wasserkraft
- Sicheres Experimentieren: Der Lüfter im Gebläse ist vor Berührung geschützt
- Das verwendete Netzgerät ist vielfältig einsetzbar und besonders geeignet für Schülerversuche für alle Altersstufen ("RiSU 2016 - Konform")

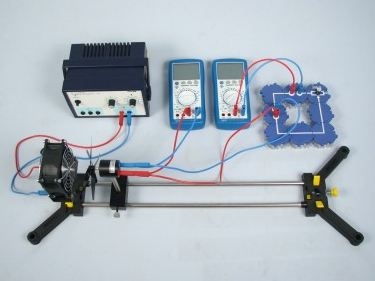

Aufgaben Wie groß ist die Leistung des Windgenerators? In diesem Versuch wird die Strom-Spannungs-Kennlinie eines
Windgenerators unter verschiedenen Bedingungen aufgenommen und
daraus die Leistung berechnet und verglichen. |
Verbindungsleitung, 32 A, blau, diverse Längen
|
07361-04
|
2
| |
Verbindungsleitung, 32 A, rot, diverse Längen
|
07361-01
|
2
| |
Verbindungsleitung, 32 A, blau, diverse Längen
|
07360-04
|
2
| |
Verbindungsleitung, 32 A, rot, diverse Längen
|
07360-01
|
2
| |
PHYWE Stativfuß, teilbar, für 2 Stangen, d ≤ 14 mm
|
02001-00
|
1
| |
Reiter für optische Profilbank
|
09822-00
|
1
| |
Rotor, 2 Stück
|
05752-01
|
1
| |
Generator mit M3-Gewindeachse und Rändelmutter
|
05751-01
|
1
| |
Stativstangen, Edelstahl, diverse Größen
|
02037-00
|
2
| |
Gebläse, 12 V
|
05750-00
|
1
| |
Maßband, l = 2 m
|
09936-00
|
1
| |
Leitungs-Baustein, winklig, SB
|
05601-02
|
3
| |
Leitungs-Baustein, unterbrochen mit Buchsen, SB
|
05601-04
|
2
| |
Leitungs-Baustein, gerade, SB
|
05601-01
|
2
| |
Potentiometer 250 Ohm, SB
|
05623-25
|
1
| |
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C
|
07122-00
|
2
| |
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A
|
13506-93
|
1
| |
