Erzeugen elektrischer Energie mit einem Thermogenerator

Artikel-Nr.: P9517100
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

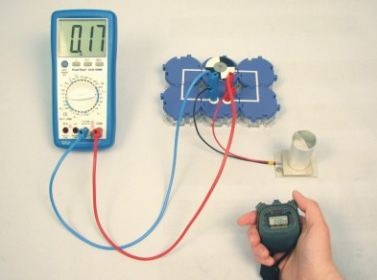

Prinzip

Das Peltierelement (der Thermogenerator) besteht aus vielen Thermoelementen. Diese sind elektrisch in Reihe und thermisch parallel geschaltet, sodass sich ihre Thermospannungen addieren.

Dieser Versuch zeigt, dass ein Thermogenerator elektrische Energie aus Wärmeenergie erzeugen kann. Die Thermospannung eines Thermogenerators ist von der Temperaturdifferenz über dem Element abhängig.

Ein großer Speicher (Aluminium-Block) kann die Temperaturdifferenz über längere Zeit stabil (und damit auch höher) halten und hat daher Vorteile bei der Energiegewinnung.

Die Ergebnisse hängen von der Umgebungstemperatur ab, daher können die Messwerte von der Musterlösung abweichen. Der generelle Verlauf der Thermospannung bleibt aber gleich.

Vorteile

  • Versuch ist Teil einer Komplettlösung mit insgesamt 17 Versuchen zum Thema Erneuerbare Energien Grundlagen und Wärmeenergie
  • Direkter Schutz des Thermoelementes vor Überhitzung durch fest montierte Aluminiumplatten
  • Zusätzlicher Aluminiumblock zur Speicherung von Wärmeenergie

Aufgaben

  1. Untersuche die Eigenschaften eines Thermogenerators.
  2. Beobachte, was passiert, wenn die Aluminiumplatten erwärmt oder abgekühlt werden.
  3. Versuche, einen kleinen Motor mit dem Thermogenerator zu betreiben.
  4. Zusätzlich gibt es einen großen Aluminium-Block. Untersuche, welche Bedeutung er hat.

Lernziele

  • Thermogenerator
  • Thermospannung
