Datenblatt

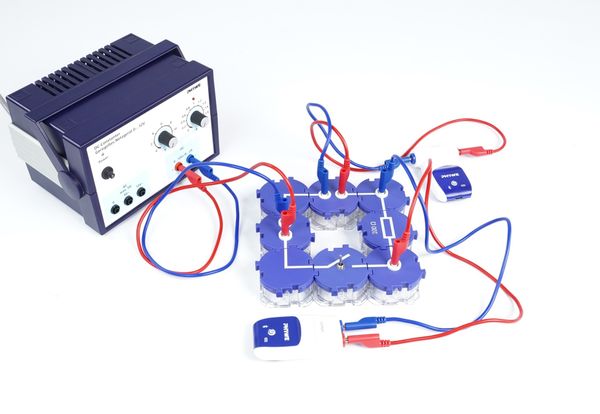

Das Ohmsche Gesetz mit Cobra SMARTsense

Artikel-Nr.: P1372469
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Prinzip

Das Ohmsche Gesetz besagt, dass die Stärke des durch ein Objekt fließenden elektrischen Stroms I proportional zur elektrischen Spannung U ist. Der Proportionalitätsfaktor ist dabei der sogenannte elektrische Widerstand R.

Vorteile

  • Besonders verständliche und didaktisch aufbereitete Versuchsbeschreibung (Alltagsbezug etc.) inkl. Protokollfragen

  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine mit hartvergoldeten, korrosionsbeständigen Kontakten
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar
  • Zukunftsorientiert unterrichten: Einbindung von Sensoren (Cobra SMARTsense) in den digitalen naturwissenschaftlichen Unterricht

Aufgaben

Welcher Zusammenhang besteht zwischen Spannung und Stromstärke?

Ermittle eine Reihe von Messwertepaaren für die Spannung und die Stromstärke in einem Stromkreis und untersuche damit den Zusammenhang zwischen U  und I.

Lernziele

Die Schüler sollen zunächst anhand der von ihnen ermittelten Messwerte das Ohmsche Gesetz I ∼ U erkennen.

Anschließend sollen sie auch die Bedingung R = konstant für die Gültigkeit dieses Gesetzes finden.
