Datenblatt


Beugung am Gitter

Artikel-Nr.: P1195900

Prinzip

Durch das Experimentieren mit Transmissionsgittern, die sehr unterschiedliche Gitterkonstanten haben, sollen die Schüler erkennen, wie sich diese auf die Interferenzmuster auswirken. Die Ermittlung  der Wellenlänge des Rotlichtfilters ist ein Nebenprodukt, könnte aber zu Fehlerbetrachtungen anregen, weil sich die Werte der Wellenlänge λ für die einzelnen Messungen i.a. unterscheiden werden.

Vorteile

  • Multifunktionale Schülerleuchte - All-in-one: Nutzbar für Grundlagen der geometrischen Optik auf dem Tisch, Farbmischung und auf der optischen Bank
  • Erweiterung mit Aufbausets jederzeit möglich und keine zusätzlichen Leuchten erforderlich, dadurch Wiedererkennungswert für den Schüler

Aufgaben

Untersuchen Sie bei Verwendung von Transmissionsgittern mit unterschiedlichen Gitterkonstanten g den Zusammenhang zwischen g und dem Abstand d der Interferenzstreifen.

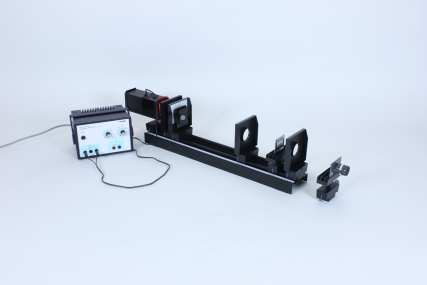

Lieferumfang

Leuchtbox, Halogen 12 V/20 W 09801-00 1
Boden mit Stiel für Leuchtbox für optische Profilbank 09802-20 1
Optische Profilbank für Schülerversuche, l = 600 mm 08376-00 1
Farbfiltersatz für additive Farbmischung 09807-00 1
Linse auf Reiter, f = +50 mm 09820-01 1
Linse auf Reiter, f = +300 mm 09820-04 2
Reiter für optische Profilbank 09822-00 2
Fassung mit Skale auf Reiter 09823-00 1
Schirm, weiß, 150 mm x 150 mm 09826-00 1
Plattenhalter für 3 Objekte 09830-00 2
Messlupe 09831-00 1
Gitter, 4 Striche/mm 08532-00 1
Gitter, 8 Striche/mm 08534-00 1
Gitter, 10 Striche/mm 08540-00 1
Gitter, 80 Striche/mm 09827-00 1
Spalt bis 1 mm verstellbar 11604-07 1
Blendenhalter, aufsteckbar 11604-09 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
Maßband, l = 2 m 09936-00 1
