Datenblatt

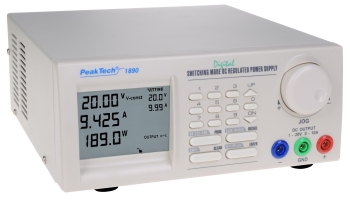

Schaltnetzgerät, mit RS-232 C + RS-485, 1...20 V/0...10 A DC

Artikel-Nr.: EAK-P-1890
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Funktion und Verwendung

Dieses Schaltnetzteil eignet sich hervorragend für kontinuierliche Prüfaufgaben im Produktions- und Fertigungsbereich sowie für den Einsatz in Forschungs- und Entwicklungslabors. Es ist durch einen Mikroprozessor gesteuert und verfügt über 9 frei programmierbare Speichereinheiten zur Speicherung von verschiedenen Spannungs- und Stromwerten zum beliebigen Wiederaufruf. Desweiteren verfügt dieses Gerät über 10 Speichereinheiten mit fest programmierten Spannungs- und Stromwerten sowie Zeitintervallen zum beliebigen Abruf über die Tastatur oder einen angeschlossenen PC. Zum Betrieb mit einem PC sind die Schaltnetzteile mit einer RS-232 und RS-485 Schnittstelle ausgerüstet. Ein an der RS-485-Schnittstelle angeschlossener PC ermöglicht die Steuerung von bis zu 32 Netzteilen. Die LCD-Anzeige erfüllt folgende Aufgaben: Anzeige der eingestellten Spannungs- und Stromwerte, der Istwerte von Spannung, Strom und Leistung, Statusanzeige des Ausgangs (Aus/Ein), der Tastatur (gesperrt/frei) Anzeige des Betriebszustands (CC/CV, Ausgangsstrom, Ausgangsspannung).

Ausstattung und technische Daten

  • 4-stellige Multifunktions-LCD-Anzeige (48 x 66 mm) mit Hintergrundbeleuchtung; ± 1,5 % + 2 St. Genauigkeit
  • Steuerspannung- und Steuerstromanzeige mit automatischer Umschaltung
  • Kurzschluss-; Überlast-, und Übertemperaturschutz
  • Mit Windows Software zur Aufzeichnung und Speicherung von Daten und Testsequenzen
  • Sicherheit: EN 61010-1
  • Zubehör: Software für Windows 95/98/NT/2000/XP/VISTA und 7, RS-232 Anschlußkabel und Bedienungsanleitung
  • Ausgangsspannung 1 ... 20 V DC
  • Ausgangsstrom 0 ... 10 A DC
  • Restwelligkeit 25 mV
  • Lastschwankungen 0,5 % + 200 mV
  • Netzschwankungen 50 mV
  • Kühlung Thermo-gesteuerter Ventilator
  •  Schutzschaltung Übertemperatur-, Überlastschutz
  • Betriebsspannung 90...265 V AC; 50/60 Hz
  • Abmessungen (BxHxT) 193 x 98 x 215 mm
  • Gewicht 3 kg
  • Hergestellt von PeakTech
