Datenblatt


leXsolar-BioFuel Ready-to-go

Artikel-Nr.: 66012-00
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Funktion und Verwendung

Der gesamte Prozess der Biokraftstoffgewinnung wird mit diesem Komplettset fächerübergreifend veranschaulicht. Der Koffer ist mit allen erforderlichen Komponenten ausgestattet und erlaubt ein ortsunabhängiges Experimentieren: Gewinnung von Bioethanol mittels biotechnologischer Prozesse, Biodieselherstellung, alkoholische Gärung, Destillation. Außerdem ist es mit diesem Gerätesatz möglich, mittels der Ethanolbrennstoffzelle aus dem gewonnenen Bioethanol elektrische Energie zu gewinnen.

Vorteile

  • Aktuelles Thema: biotechnologische Gewinnung erneuerbarer Energie
  • Fächerübergreifendes Thema mit Relevanz für Biologie, Chemie, Physik
  • Komplettset, kein weitere Laborausstattung erforderlich
  • Überall einsetzbar, da alle Versuchskomponenten in einem Transportkoffer geliefert werden

Ausstattung und technische Daten

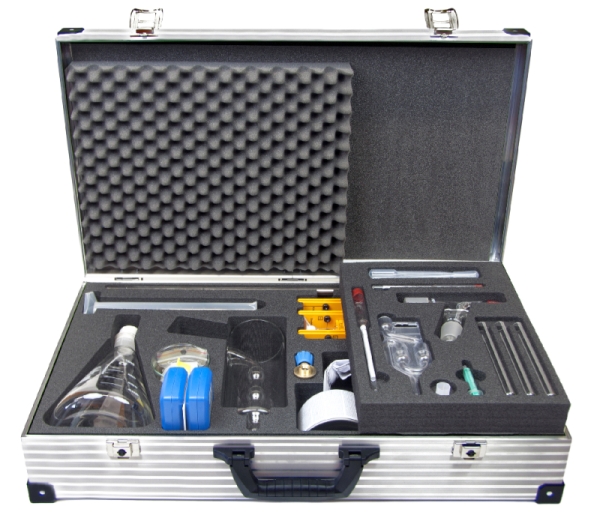

Im Transportkoffer (Maße 64 x 37 x 17 cm) werden geliefert:

Zur Herstellung von Bioethanol:

  • Erlenmeyerkolben mit Destillieraufsatz
  • Kühler
  • Gärspund mit Gummistopfen
  • Dichtespindeln für Zuckergehalt und Alkoholgehalt
  • Stopfen mit Schlauch
  • Trockenhefe
  • Gas-Kartuschenbrenner
  • Stativmaterial
  • Weiteres Hilfsmaterial
  • Ausführliches Handbuch für Schüler und Lehrer auf CD-ROM

Zur Gewinnung von elektrischer Energie aus Bioethanol und deren Darstellung:

  • Ethanol-Brennstoffzelle
  • Potentiometermodul
  • Motormodul

Durchführbare Versuche:

  • Teil 1: Biodieselherstellung; Umesterung von Fett zu Biodiesel (FAME); Bestimmung von Fettkennzahlen an Biodiesel; Extraktion von Fetten aus Lebensmitteln oder Ölpflanzen
  • Teil 2: Alkoholische Gärung; Ansetzen einer Maische / alkoholischen Gärung; Vergärung verschiedener Zuckerarten (einschließlich katalytische Spaltung von Stärke in Einfachzucker); Nachweis von Gärgasen
  • Teil 3: Destillation und Gewinnung von Bioethanol; Destillation einer Maische; Charakterisierung des gewonnenen Ethanols
  • Teil 4: Ethanolbrennstoffzelle; Einführung Ethanolbrennstoffzelle; Kennlinie der Ethanolbrennstoffzelle; Abhängigkeit der Ethanolbrennstoffzelle von der Konzentration und Temperatur; Energiebilanz des Gesamtprozesses
