Datenblatt


Rahmen für Komplettversuche

Artikel-Nr.: 45500-00

Funktion und Verwendung

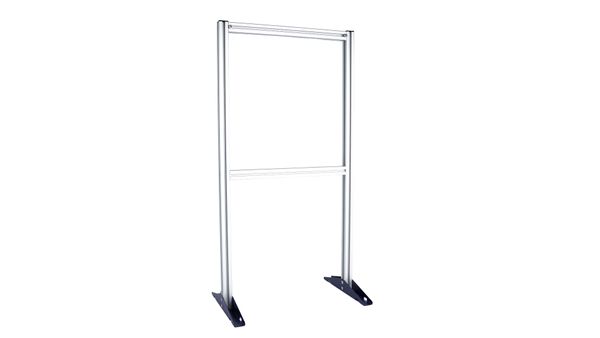

Rahmen für Komplettversuche aus Aluminiumprofil mit stabilen Standfüßen aus blau lackiertem Stahlblech.

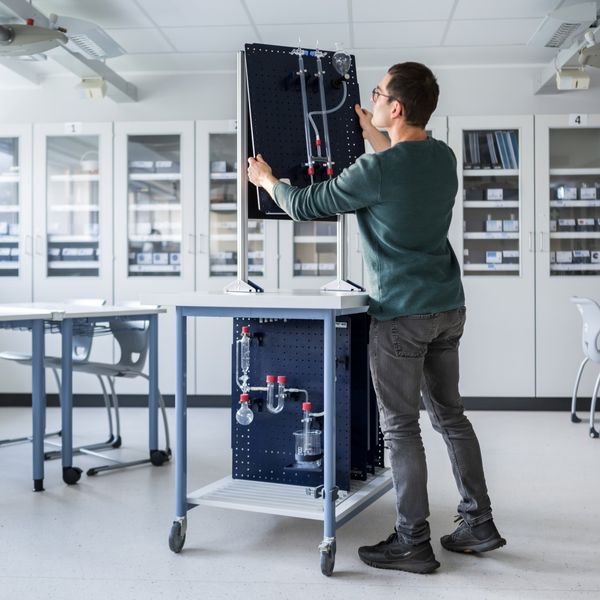

In den Rahmen für Komplettversuche werden die Versuche eingehängt, die auf der Platte für Komplettversuche (45510-00) fertig montiert sind. Zur Aufnahme von Messgeräten, Netzgeräten o.ä. können in einen Rahmen auch bis zu zwei Regalböden mit Aufhängung (45505-00) eingehängt werden. Zusätzlich besitzt der Rahmen noch eine Aufhängevorrichtung für die Rückwand für Komplettversuche (45501-00): Diese verhindert den Lichteinfall von hinten auf die aufgebauten Versuche.

Vorteile

  • Der "Rahmen für Komplettversuche" wird für viele Versuchsaufbauten nur einmalig benötigt, da die Aufbauten auf der Platte für Komplettversuche (45510-00) komplett vom Rahmen abgehoben werden können und durch einen andern ebenfalls auf einer solchen Platte montierten Versuch ersetzt werden können.
  • Durch seine weit über den Rahmen hinausragenden Füße steht der Rahmen sehr stabil und trägt in der Regel alle Versuchsaufbauten ohne eine zusätzliche Sicherung völlig sicher.
  • Die Füße sind mit großflächigen Gummiauflagen versehen, die ein Verrutschen des Rahmens auf der gewählten Standfläche weitgehend verhindern.
  • Für eine feste Fixierung auf einer Unterlage haben die Füße seitlich Ausbrüche, in die eine passende Schraubzwinge (02014-00) eingeschoben werden kann.
  • Soll der Rahmen dauerhaft auf einer Unterlage fixiert werden, so können dafür Schrauben durch vorgesehene Löcher in den Füßen eingesetzt werden.

Ausstattung und technische Daten

  • Rahmen aus Aluminiumprofil
  • Höhe: 90 cm, Breite: 46,5 cm
  • stabile Füße, Stahlblech, l = 30 cm, pulverlackiert
  • Schraubzwingen: Öffnungsweite: 60 mm, Breite: 13 mm
