Datenblatt

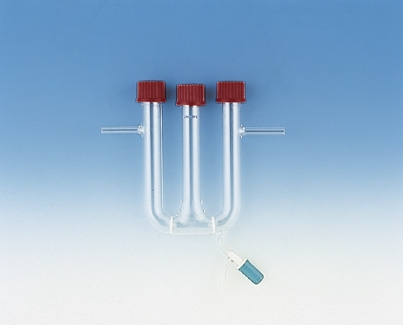

Doppel-U-Rohr mit Fritten und Hahn, Boro, GL 25

Artikel-Nr.: 44451-00
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd">

Funktion und Verwendung

Das Doppel-U-Rohr eignet sich besonders zur Durchführung von Elektrolysen, bei denen unterschiedliche Elektrolyte im Kathoden- und Anodenraum eingesetzt werden und eine direkte Verbindung beider Elektrolyträume unerwünscht ist. Wird der mittlere Schenkel wie ein Stromschlüssel eingesetzt, können mit dem Gerät sehr genaue Spannungsmessungen (Potenzialmessungen) bei Untersuchungen von Spannungsreihen oder zur Erarbeitung der Nernst'schen Gleichung durchgeführt werden, da die an den Glasfilterplatten auftretenden Diffusionspotenziale zum Kathoden- bzw. Anodenraum vom Betrage annähernd gleich aber entgegengerichtet sind und sich so aufheben.

Ausstattung und technische Daten

  • Material: DURAN®
  • beide Seitenschenkel sind mit Schraubgewinde und Verbindungskappen GL 25/8 sowie seitlichen Ansatzstutzen (Glasoliven da = 8 mm) versehen
  • am unteren Ende eines Seitenschenkels befindet sich ein Ventilhahn mit PTFE-Spindel zum problemlosen Austausch der Elektrolytlösungen
  • der mittlere Schenkel ist mit Schraubgewinde und einer Verschlusskappen GL 25 versehen
  • die drei Schenkel werden durch zwei G-4-Glasfilterplatten („Fritten") voneinander getrennt
