Datenblatt


Millikan Gerät Digital für Windows & USB

Artikel-Nr.: 09070-00D

Funktion und Verwendung

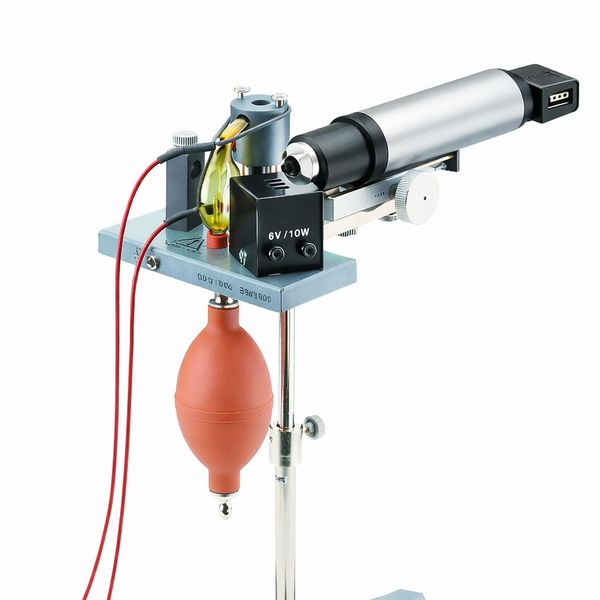

Millikan-Versuchsgerät zur Bestimmung der Elementarladung


Das Millikan-Gerät ermöglicht die präzise experimentelle Bestimmung der Elementarladung von Elektronen. Dabei werden fein zerstäubte Öltröpfchen in ein elektrisches Feld eingebracht und zum Schweben gebracht. Durch die Analyse der wirkenden Kräfte kann die Ladung einzelner Tröpfchen – und damit die Elementarladung – exakt bestimmt werden.

Der Versuchsaufbau bietet eine anschauliche und praxisnahe Umsetzung eines der bedeutendsten Experimente der Physik und eignet sich ideal für Unterricht und Ausbildung.

Digitale Erweiterung inklusive Okular-Kamera

Neben dem klassischen Okular (bereits vormontiert bei Lieferung) ist im Lieferumfang zusätzlich eine Okular-Kamera mit USB-Anschluss enthalten.

Diese kann einfach gegen das Standard-Okular ausgetauscht werden und ermöglicht eine vollständige Digitalisierung des Experiments:

Live-Übertragung der Öltröpfchen und Skala auf Windows-Computer.
Gemeinsame Beobachtung im Unterricht oder Hörsaal


Damit wird der klassische Versuch flexibel erweiterbar und zeitgemäß nutzbar.

Vorteile
  • Einfache Handhabung durch klar strukturierte Versuchsanordnung
  • Direkte Visualisierung der Kräftewirkung auf Öltröpfchen für anschauliches Lernen
  • Digitale Erweiterung durch austauschbare Okular-Kamera (USB)
  • Live-Darstellung und Auswertung auf externen Geräten möglich
  • Kompatibel mit standardisierten Spannungsquellen und Messgeräten
  • Ideal für Unterricht, Demonstration und Laborübungen


Ausstattung und technische Daten
  • Millikankondensator mit Ölzerstäuber und Präparatehalter auf Metallgrundplatte mit Stativ
  • Beleuchtungseinrichtung mit Halogenlampe 6 V / 10 W und Lichtleiter
  • Mikroskop mit Okularmikrometer (vormontiert)
  • Zusätzliche Okular-Kamera mit USB-Anschluss zur Digitalisierung
  • Kondensatorplattenabstand: 2,5 mm
  • Kondensatorspannung: max. 500 V DC
  • Gesamtvergrößerung: 100-fach
  • Grundplatte: 140 × 60 mm



PHYWE Systeme GmbH & Co. KG
Robert-Bosch-Breite 10 – 37079 Göttingen – Deutschland
www.phywe.com
