Entladen eines Elektrolytkondensators über Widerstände mit Cobra SMARTsense

Prinzip

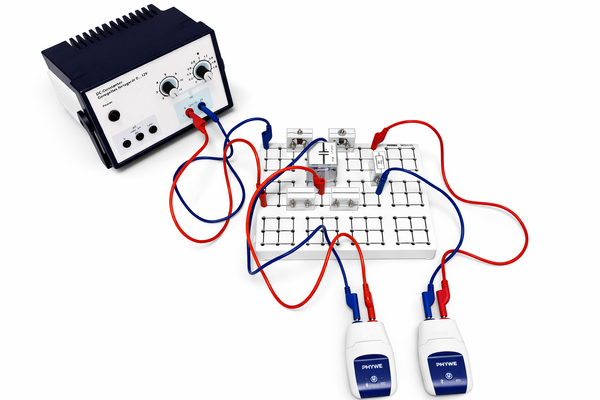

In diesem Versuch werden Spannungskurven während des Entladevorganges eines Elektrolytkondensators und Widerstandes im RC-Kreislauf gemessen. Dabei kommen verschiedene Widerstände zum Einsatz, um den Zusammenhang zwischen der Halbwertszeit und den jeweiligen Widerstandswerten zu untersuchen.

Aufgaben

1. Nimm die Entladekurve drei verschiedener Kondensatoren und Widerstände als Funktion der Zeit auf.
2. Ermittele die Halbwertszeit des Kondensators.
3. Ermittele die Korrelation zwischen Widerstand und Halbwertszeit.

Lernziele

Die Schüler und Schülerinnen lernen, den Entladevorgang eines Kondensators in einem RC-Kreis zu verstehen und dessen Abhängigkeit von verschiedenen Widerstandswerten zu erkennen. Sie ermitteln zudem den Zusammenhang zwischen der Halbwertszeit des Entladevorgangs und dem Widerstand.

Vorteile

• Einfacher Aufbau in wenigen Minuten.
• Messwerterfassung in hoher Auflösung (bis 10 kHz).
• Digitale Medienkompetenz erhöhen.
• RiSU-konformes Schülernetzgerät.
