Datenblatt

Kirchhoffsche Gesetze: Maschenregel mit Cobra SMARTsense

Artikel-Nr.: P6301869

Prinzip

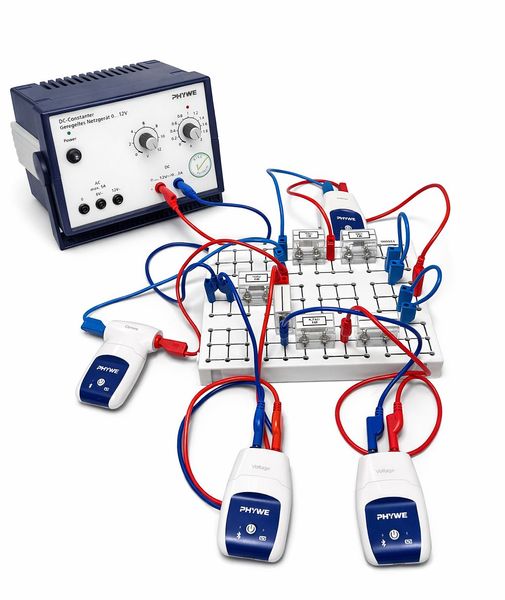

In dem Versuch wird eine Schaltung aufgebaut, in welcher verschiedene Widerstände so geschaltet sind, dass die Maschenregel eigenständig erarbeitet werden kann. Dafür werden die Spannung an den einzelnen Bauteilen gemessen und addiert, beziehungsweise subtrahiert.

Aufgaben

  1. Baue einen Schaltkreis mit Widerständen und Knotenpunkten.
  2. Bestimme die Spannung der einzelnen Widerstände und des Netzgerätes.
  3. Bestimme den Strom an einem Punkt im Schaltkreis und berechne die Spannung.
  4. Erarbeite dir die Maschenregel.

Lernziele

Mit dem Versuch soll erlernt werden, wie die Verteilung von Spannung in einer elektrischen Schaltung ist.

Vorteile

  • Einfacher Aufbau in wenigen Minuten.

  • Datenerfassung mit hoher Auflösung (bis zu 10 kHz).

  • Verbesserung der Medienkompetenz.

  • RiSU-konformes Schülernetzgerät.
