Datenblatt

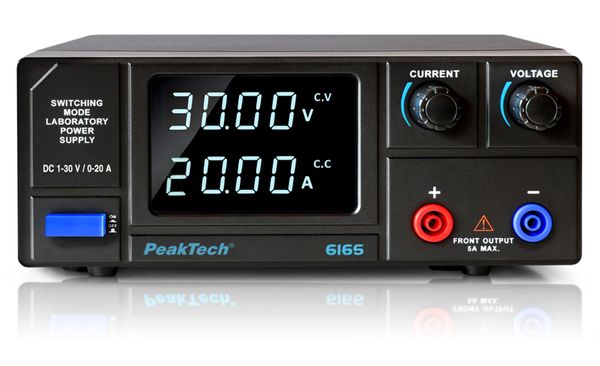

DC Schaltnetzgerät, 1 - 30V / 0 - 20A

Artikel-Nr.: EAK-P-6165

Funktion und Verwendung

Das Schaltnetzgerät arbeitet als geregeltes Gleichspannungsnetzteil mit automatischer Umschaltung zwischen Konstantspannungs- und Konstantstrombetrieb und ermöglicht so den sicheren Betrieb unterschiedlichster Verbraucher. Spannung und Strom lassen sich präzise einstellen, wobei die Drehgeber zusätzlich über eine Druckfunktion verfügen, mit der gezielt die im Display aktive Stelle zur Feineinstellung umgeschaltet werden kann. Die aktuellen Ausgangswerte werden übersichtlich auf einem gut ablesbaren und großen digital-Display dargestellt. Dank stabiler Ausgangscharakteristik, geringer Restwelligkeit und schneller Regelung eignen sich die Netzteile ideal für empfindliche elektronische Schaltungen und anspruchsvolle Prüfaufgaben. Integrierte Schutzfunktionen wie Überstrom-, Überspannungs-, Überlast- und Kurzschlussschutz sorgen für hohe Betriebssicherheit und eine lange Lebensdauer. Vorne am Netzgeräte befinden sich 4mm Sicherheitsbuchsen bis 5A Ausgangsstrom und rückseitig große Polklemmen für den maximalen Strom. Die robuste Ausführung, sichere Anschlussbuchsen und eine aktive Kühlung gewährleisten einen zuverlässigen Dauerbetrieb und machen das Gerät zu einer vielseitigen und wirtschaftlichen Lösung für zahlreiche Anwendungen.

Ausstattung und technische Daten

  • DC Labor-Schaltnetzteil mit max. 30 V / 20 A
  • Ausgangsspannung: 1 - 30 V DC
  • Ausgangsstrom: 0 - 20 A
  • Große, invertierte LED Anzeige mit weißen Ziffern
  • Polklemmen mit zusätzlicher 4mm Buchse (rückseitig)
  • 4 mm Sicherheitsbuchsen für 5A max. (frontseitig)
  • Drehgeber mit Grob & Feineinstellung per Tastendruck
  • Kanäle: 1 CH
  • Eingangsspannung: 230 VAC 50/60 Hz
  • Sicherheit: EN 61010-1
  • Zubehör: Bedienungsanleitung, Netzkabel






PHYWE Systeme GmbH & Co. KG
Robert-Bosch-Breite 10 – 37079 Göttingen – Deutschland
www.phywe.com
