Datenblatt


Mikrowellenset

Artikel-Nr.: 11744-99

Funktion und Verwendung

Mit dem Gerätesatz können Mikrowellen erzeugt und empfangen werden. Mit den enthaltenen Komponenten und Geräten sind vielfältige Experimente (z.B. Michelson-Interferometer) möglich, die sowohl qualitative als auch quantitative Aussagen ermöglichen. Das vom Sender ausgesandte und eng begrenzte Bündel elektromagnetischer Wellen im cm-Bereich kann mit der Sonde empfangen werden. Die Modulation des Empfängersignals kann über einen Lautsprecher hörbar gemacht werden, wobei die Intensität des akustischen Signals mit der Stärke des empfangenen Signals zu- oder abnimmt.

Vorteile

  • Komplettset - kein weiteres Zubehör erforderlich
  • Sowohl qualitativ (z.B. für Demoversuche) also auch quantitativ (z.B. im Studentenpraktikum) verwendbar
  • Kann als Michelson-Interferometer verwendet werden
  • Enthält einen Lautsprecher zum Hörbarmachen der Wellenphänomene - ideal für Lehrerversuche
  • Inklusive vollständiger, digitaler Lerneinheit zum Thema Mikrowellen: https://www.curriculab.de/kUwDiHaJTlcPleJGJnA4
  • Statt mit dem mitgelieferten Lautsprecher kann auch ein Oszilloskop mit dem notwendigen Adapter 07542-26 verwendet werden.

Ausstattung und technische Daten

Themenfelder:

  • Reflexion
  • Brechung
  • Prismenabweichung
  • Beugung
  • Stationäre Wellen
  • Polarisation
  • Absorption und Brechungsindex

Lieferumfang:

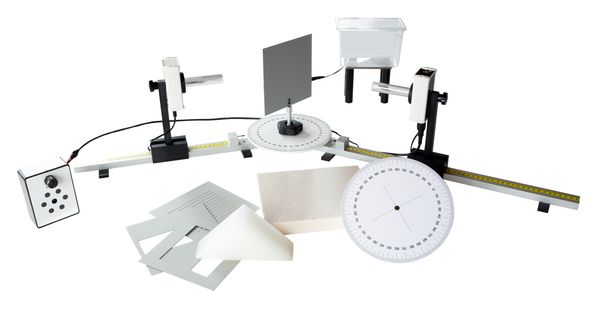

  • Sender (Frequenz: 10,5 GHz, Wellenlänge: 2,85 cm)
    • Modulationssignal: f = 550 Hz
    • Max. Amplitude für das externe Modulationssignal: 500 mV Spitze zu Spitze
    • Mit Kippschalter für die Modulation der Trägerwelle des internen oder externen Signals
  • Empfänger (wählbare Abstände: 0 bis 1,5 m)
  • Lautsprecher mit einstellbarer Lautstärke, Leistung: 1 W
  • Gelenkbank mit zwei Armen (650 mm und 480 mm Länge), mit Plattenhalter und Winkelträger
  • Set mit 4 Platten (155 x 155 mm):
    • Reflektorplatte
    • Polarisationsgitter, 11 Spalten von je 3 mm Breite
    • Doppelspaltplatte, Spaltweite je 35 mm
    • Spaltplate, Spaltweite 50 mm
  • Prisma aus Paraffin (125 x 125 x 50 mm)
  • Polystyrolkörper (200 x 200 x 20 mm)
  • Wassertank (für Wellenabsorptionsversuche)
  • Winkelmesser mit 1°-Graduierung
  • Alle erforderlichen Kabel
  • Stromversorgung: 12 VDC für 110...240 V
  • Bedienungsanleitung
