Datenblatt

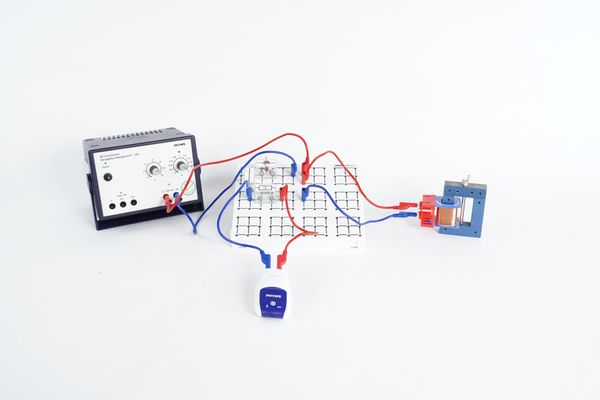

Einschalten von Spulen mit Cobra SMARTsense

Artikel-Nr.: P6301469

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Prinzip

In diesem Versuch wird die Selbstinduktion untersucht - eine Eigenschaft von Spulen, bei der durch Änderung des Stroms eine Spannung erzeugt wird. Diese wirkt der Stromänderung entgegen und fährt zu einer zeitlichen Verzögerung beim Ein- und Ausschalten.

Aufgaben

Welche Wirkung hat eine Spule beim Schließen eines Gleichstromkreises?
Untersuche die Spannung an einem Widerstand, der in Reihe mit einer Spule geschaltet ist.

Lernziele

Mit dem Versuch soll erlernt werden, dass beim Einschalten einer Spule eine Selbstinduktionsspannung entsteht, die dem Anwachsen des Stromes entgegen wirkt.

Vorteile

Einfacher Aufbau in nur wenigen Minuten.
Hochauflösende Datenerfassung (bis zu 10 kHz).
Steigerung der Medienkompetenz.
Sicheres Schülernetzgerät (RiSU-konform).

Lieferumfang
Steckplatte mit 4-mm-Buchsen	06033-00	1
Spule, 400 Windungen	07829-01	1
Spule, 800 Windungen	07829-03	1
Schüler - Eisenkern, U-förmig, geblättert	07832-00	1
Schüler - Eisenkern, I-förmig, geblättert	07833-00	1
Spannschraube für Schüler - Eisenkern	07834-00	1
Verbindungsleitung, 32 A, rot, diverse Längen	07360-01	2
Verbindungsleitung, 32 A, blau, diverse Längen	07360-04	2
Verbindungsleitung, 32 A, rot, diverse Längen	07361-01	1
Verbindungsleitung, 32 A, blau, diverse Längen	07361-04	1
measureAPP - die kostenlose Mess-Software für alle Endgeräte	14581-61	1
Schichtwiderstand 100 Ohm, 1 W, Gehäuse G1	39104-63	1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A	13506-93	1
Leitungsbaustein, Gehäuse G1	39120-00	2
Ausschalter, Gehäuse G1	39139-00	1
