Datenblatt


Programmierbares DC-Netzgerät, , 0...30 V, 0...6 A

Artikel-Nr.: EAK-P-6181
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Funktion und Verwendung

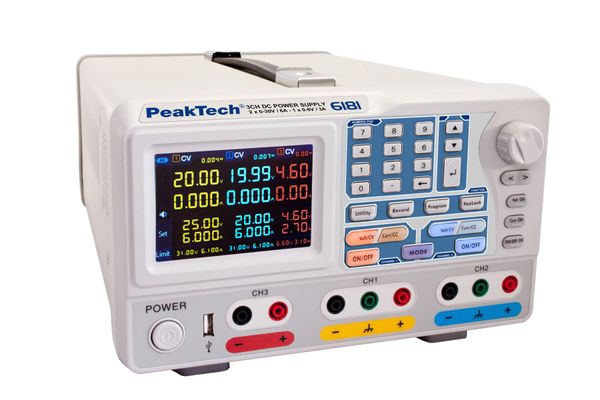

Das innovative PeakTech 6181 Netzgerät mit Farb-TFT Anzeige verbindet die Vorteile eines linear-geregelten Labornetzgerätes mit den Fernsteuerungsmölichkeiten, welche bislang meistens Schaltnetzteilen vorbehalten blieben. Die Bedienung erfolgt über die grafische Menüführung und ermöglicht eine unkomplizierte Ansteuerung und Programmierung der vielen Funktionen. Zudem lässt sich das Gerät über die beiliegende PC-Software komplett fernsteuern. Es ist möglich die Ausgangsspannungs- oder Ausgangsstromwerte zu erhöhen, indem man die beiden unabhängigen Kanäle seriell oder parallel verschaltet. Auch eine Plus/Minus Verschaltung der Ausgänge ist hierbei möglich. Durch die verwendete Technik und die vielen Funktionen ist dieses Gerät ideal für den Einsatz auch bei HF-empfindlichen Bauteilen und Platinen geeignet.

Ausstattung und technische Daten

Programmierbares DC-Netzgerät mit drei Ausgängen:

  • Kanäle: 2 CH, unabhängig voneinander
  • Ausgangsspannung: jeweils 0...30 V DC
  • Ausgangsstrom: jeweils 0...6 A
  • Zusätzlicher regelbarer Ausgang: 0... 6 V DC / 0...3 A DC
  • Ausgänge seriell, parallel oder plus/minus verschaltbar

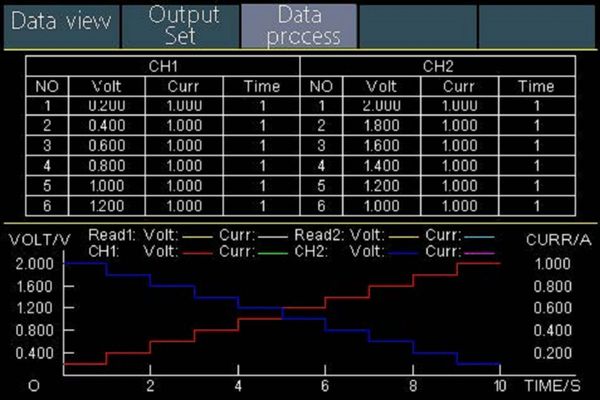

  • Aufnahme der Ausgangswerte auf USB-Speicher
  • Hochgenaue Auflösung von 1 mV und  1 mA

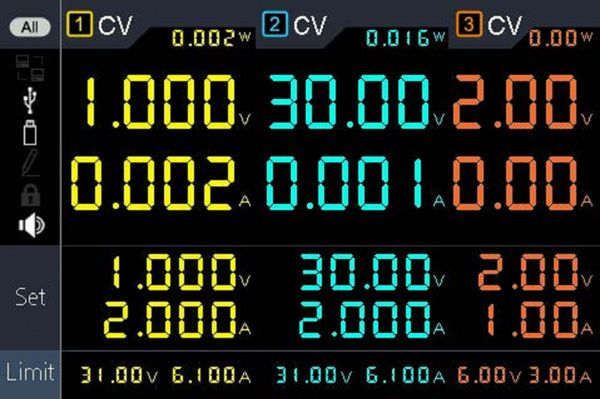

  • 4-Zoll Farb-LCD (Liquid Crystal Display)
  • Grafische Menüführung
  • Auflösung: 480 (horizontal) x 320 (vertikal) Pixel
  • Farben: 65536 Farben, TFT screen
  • Eingangsspannung: 230 VAC, 50/60 Hz
  • Sicherheit: Überstrom- und Spannungsschutz, Sicherung: 250V/F5A
  • Lüfterkühlung (Drehzahl lastabhängig)
  • Schnittstellen: USB-Host, USB-Device, LAN, RS-232
  • Maße: 250mm x 158mm x 358 mm
  • Gewicht: 12 kg
  • Enthaltenes Zubehör: Windows-Software, Netzkabel, USB-Schnittstellenkabel, Bedienungsanleitung
