Datenblatt


Fresnel'sche Zonenplatte

Artikel-Nr.: P2220402

Prinzip

Eine Zoneplatte wird mit parallelem Laserstrahl beleuchtet. Die Brennpunkt mehrer Aufträge auf die Zonenplatte wird auf eine Mattscheibe projiziert.

Aufgaben

  1. Der Laserstrahl muss so erweitert werden, dass die Zoneplatte ist gut beleuchtet wird. Es muß sichergestellt sein, dass der Laser- Lichtstrahl parallel über mehrere Meter läuft.
  2. Die Brennweite, die bestimmt werden soll, wird in Abhängigkeit vom reziproken Wert der Aufträge aufgezeichnet.
  3. Die Radien der Zonenplatte sind zu berechnen.

Lernziele

  • Fresnel-Huygens-Prinzip
  • Fresnel-und Fraunhofer-Beugung
  • Interference
  • Kohärenz
  • Fresnel-Zone Bau
  • Zonenplatten

(Bitte beachten: Versuchsbeschreibung ist nur in englischer Sprache erhältlich)

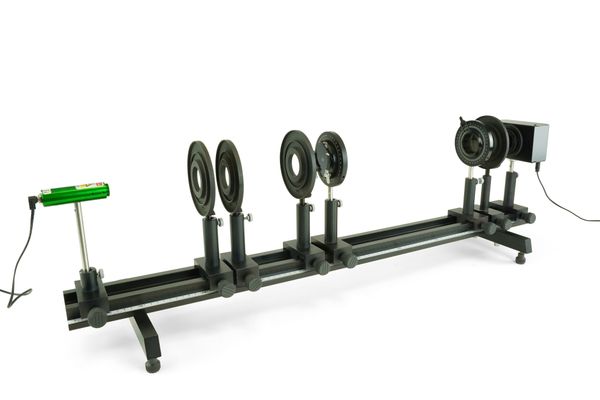

Lieferumfang

Diodengepumpter Festkörper Laser, 1 mW, 532 nm (grün) 08765-99 1
Zonenplatte nach Fresnel 08577-03 1
Komponentenhalter 08043-00 4
Linse aus Glas, bikonvex, f = + 20 mm 08059-00 1
Linse aus Glas, bikonvex, f = + 50 mm 08050-00 1
Linse aus Glas, bikonvex, f = + 100 mm 08051-00 1
Linse aus Glas, bikonkav, f = - 50 mm 08055-00 1
Polarisationsfilter auf Stiel 08610-02 1
Optische Bank expert, l = 1000 mm 08282-00 1
Fuß für optische Bank expert, justierbar 08284-00 2
CCD Zeilenkamera 35612-99 1
Reiter für optische Bank expert, h = 80 mm 08286-02 8
Blendenhalter , drehbar 08040-02 1
Ring für Komponentenhalter 08044-00 4
