Datenblatt

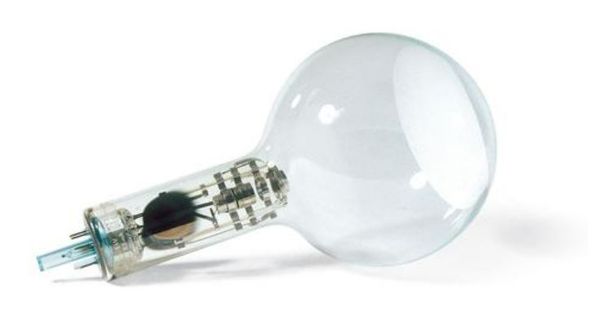

Elektronenbeugungsröhre

Artikel-Nr.: 06721-02

Funktion und Verwendung

Elektronenbeugungsröhre zur Durchführung von Elektronenbeugungsversuchen

Ausstattung und technische Daten

Hochevakuierte Elektronenröhre zum Nachweis der Wellennatur von Elektronen durch die Beobachtung von Interferenzen, die nach Durchtritt der Elektronen durch ein polykristallines Graphitgitter entstehen (Debye-Scherrer-Beugung) und auf dem Fluoreszenzschirm sichtbar sind. Bestimmung der Wellenlänge in Abhängigkeit der Anodenspannung aus den Radien der Beugungsringe und den Netzebenenabständen von Graphit. Bestätigung der de-Broglie'schen Hypothese.

  • Heizspannung: 6,3 V AC
  • Max. Anodenspannung: 5000 V
  • Anodenstrom: ca. 0,1 mA bei 4000 V
  • Gitterkonstanten von Graphit: d10 = 0,213 nm, d11 = 0,123 nm
