Datenblatt

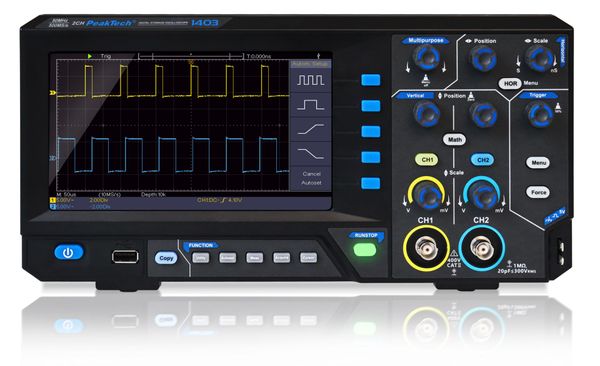

Digitales Speicheroszilloskop mit USB, 50 MHz / 2CH, 500MS/s

Artikel-Nr.: EAK-P-1403

Funktion und Verwendung

Speziell für den Ausbildungs- und Hobby-Bereich entwickelt, bietet diese neue Serie vollwertiger Digital Speicher Oszilloskope das bestmögliche Preis-/Leistungsverhältnis ohne Abstriche bei Funktonalität oder technischen Features machen zu müssen. Egal ob Autoset und Autoscale, mathematische Messfunktionen, FFT, Cursor- oder XY-Modus und sogar eine Zoom Funktion, alle marktüblichen Funktionen sind bei dieser Serie bereits integriert. Die Datenspeicherung der Wellenformen erfolgt entweder intern bei Speicherplatz für 16 Wellenformen oder extern auf einen USB Speicher im TXT, CSV oder BIN Format, welches mit der beiliegenden Software ausgelesen werden kann. Auch können Konfigurationen intern oder Screenshots der Anzeige extern gespeichert werden. Die Anzeige der Wellenformen kann schnell und benutzerfreundlich durch die Autoset-Funktion erreicht werden, per AutoScale lassen sich die gemessenen Wellenformen noch präziser nach Bedarf darstellen, wobei diese Einstellungen natürlich auch komplett manuell über die Tastensteuerung durchgeführt werden können.

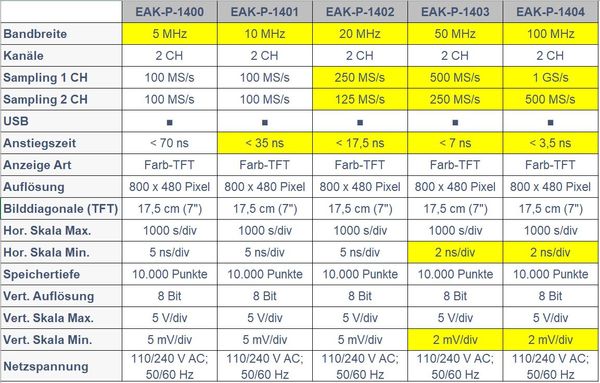

Ausstattung und technische Daten

  • Handliches und flaches Gehäusedesign mit Tragegriff

  • Bandbreite: 50 MHz

  • Kanäle: 2 CH

  • Sampling 1 CH: 500 MS/s

  • Sampling 2 CH: 250 MS/s

  • Anstiegszeit: < 7 ns

  • USB-Device Anschluss zur Echtzeit-Datenübertragung

  • USB-Host Anschluss für externe USB-Datenträger

  • Autoset-Funktion zur benutzerfreundlichen Bedienung

  • Anzeige Art: Farb-TFT

  • Auflösung: 800 x 480 Pixel

  • Bilddiagonale (TFT): 17,5 cm (7")

  • Horizontale Skala max.: 1000 s/div

  • Horizontale Skala min.: 2 ns/div

  • Speichertiefe: 10.000 Punkte

  • Vertikale Auflösung: 8 Bit

  • Vertikale Skala max.: 5 V/div

  • Vertikale Skala min.: 2 mV/div

  • Netzspannung: 110/240 V AC; 50/60 Hz

  • Sicherheit: EN 61010-1; CAT II 400V

  • Zubehör: USB-Kabel, Software-CD für Windows, Netzkabel, Tastköpfe und Bedienungsanleitung
