Datenblatt

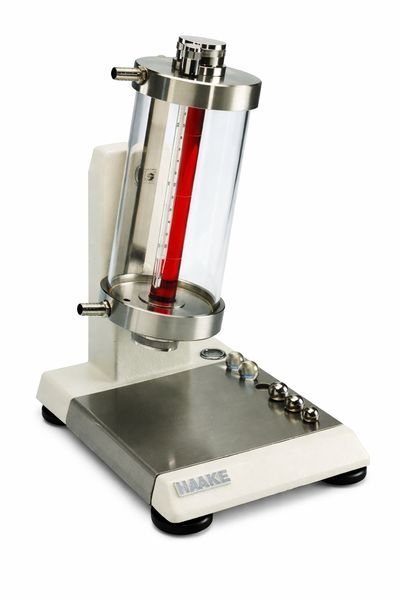

Kugelfallviskosimeter

Artikel-Nr.: 18220-00

Funktion und Verwendung

Zur präzisen Messung der Viskosität durchsichtiger Newtonscher Flüssigkeiten in Verbindung mit einem Umwälzthermostaten. Gemessen wird die Fallzeit einer Kugel der Dichte r₁ in der zu prüfenden Flüssigkeit der Dichte r₂, die sich in einem geneigten zylindrischen Fallrohr befindet. Daraus und mit einer Konstanten K aus der Apparatetabelle wird die dynamische Viskosität η ermittelt.

Vorteile

  • All-in-one-Lösung: prüffertig geliefert inkl. Kugelsatz, Thermometer, Kalibrierzertifikat und Reinigungswerkzeugen.
  • Normkonform: entspricht DIN 53015 und ISO 12058.
  • Großer Messbereich: ca. 0,6 mPa · s bis > 50000 mPa · s durch austauschbare Kugeln
  • Exakte Temperierung: integrierter Temperiermantel, Messungen von –20 ... +150 °C möglich.
  • Geschlossenes Messsystem: verhindert Verdunstung, Lufteintritt und Hautbildung.
  • Hohe Reproduzierbarkeit: definierte Messposition (10°) und gute Wiederhol- und Vergleichbarkeit.
  • Einfache Bedienung: Kugelrücklauf durch Umschwenken, keine Demontage nötig.
  • Wartungs- und reinigungsfreundlich: Reinigungswerkzeuge inklusive, austauschbares Fall- und Mantelrohr.
  • QM-tauglich: werkskalibriert, Kalibrierung mit rückführbaren Normflüssigkeiten möglich.

Ausstattung und technische Daten

  • Präzisionsfallrohr mit Abstandsmarken,in schwenkbarem Glaszylinder auf Stativfuß
  • Schlaucholiven für Zufuhr eines Thermostatbades
  • Messbereich: 0,6 ... 75000 mPa ∙ s (cP)
  • Temperaturbereich: –20 ... +150 °C
  • Genauigkeit: 0,1 °C
  • Fallrohrdurchmesser: 15,95 mm
  • Im Lieferumfang sind enthalten:
    • 6 Fallkugeln
    • Thermometer –1 ... + 26 (Teilung 0,1 °C)
    • Reinigungsgerät
    • Kugellehre
    • Kugelpinzette
    • Etui und Prüfschein



PHYWE Systeme GmbH & Co. KG
Robert-Bosch-Breite 10 – 37079 Göttingen – Deutschland
www.phywe.com
