Datenblatt


Set Lehrerversuche Elektrik Baustein-System 1 für 30 Versuche, DEMO advanced Physik ET-BS

Artikel-Nr.: 15569-88

Funktion und Verwendung

Untersuchen Sie die Grundlagen der Elektrik durch eine Reihe von Versuchen, die vom ohmschen Gesetz bis hin zum Schutzleitersystem reichen.

Das Grundgeräteset ermöglicht eine Durchführung von 30 Demonstrationsversuchen zu den Themen:

  • Stromkreis
  • Elektrischer Widerstand
  • Leistung und Arbeit
  • Energieumwandlungen
  • Elektrochemie
  • Sicherer Umgang mit elektrischer Energie
  • Sensoren

Vorteile

  • Vollständiges Geräteset: Minimale Vorbereitungszeit und einfache Durchführung der Experimente
    durch die als QR-Code beigelegten digitalen Versuchsbeschreibungen.
  • Abgestimmt auf die Bildungspläne: Alle Themenbereiche abgedeckt.
  • Der kontaktsichere Schaltungsaufbau erfolgt direkt an der Demo-Tafel mittels stabiler,
    puzzleartig verzahnbarer Bausteine mit hartvergoldeten, korrosionsfesten Kontakten.
  • Kontrastreicher Aufdruck der elektrischen Symbole auf der Oberseite.
  • Schaltbild der Versuche komplett darstellbar.
  • 100-prozentige Vergleichbarkeit von Demo- und Schülerbausteinen.

Ausstattung und technische Daten

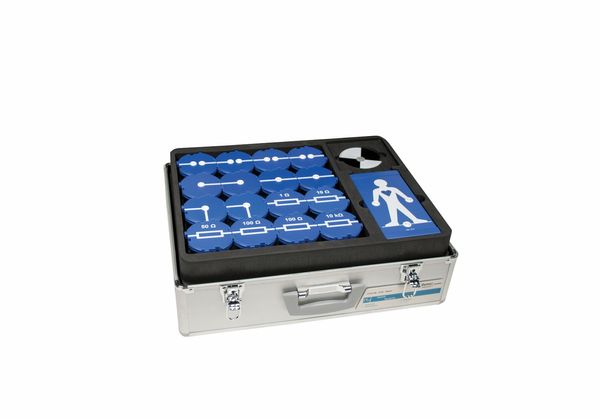

Das Geräteset besteht aus einem Aufbewahrungskoffer und enthält alle grundlegenden Komponenten, die für die Durchführung der Versuche erforderlich sind. Der stabile, stapelbare Koffer ist mit einem passgenauen Schaumstoffeinsatz ausgestattet, der die Komponenten schützt und eine schnelle Kontrolle auf Vollständigkeit ermöglicht.

Lieferumfang

Leitungs-Baustein, gerade, DB 09401-01 6
Leitungs-Baustein, winklig, DB 09401-02 6
Leitungs-Baustein, T-förmig, DB 09401-03 4
Leitungs-Baustein, unterbrochen, DB 09401-04 4
Leitungs-Baustein, Anschlussbaustein, DB 09401-10 2
Leitungs-Baustein, gerade mit Buchse, DB 09401-11 2
Leitungs-Baustein, winklig mit Buchse, DB 09401-12 2
Ausschalter, DB 09402-01 2
Umschalter, DB 09402-02 2
Lampenfassung E10, DB 09404-00 3
Widerstand 1 Ohm, DB 09411-10 1
Widerstand 10 Ohm, DB 09412-10 1
Widerstand 50 Ohm, DB 09412-50 1
Widerstand 100 Ohm, DB 09413-10 2
Widerstand 10 kOhm, DB 09415-10 1
Widerstand 47 kOhm, DB 09415-47 1
Potentiometer 250 Ohm, DB 09423-25 1
NTC-Widerstand, DB 09430-00 1
PTC-Widerstand, DB 09431-00 1
Stellfläche mit Halterung, DB 09471-00 1
Modellmensch zur elektrischen Sicherheit, DB 09480-00 1
Klingelschale 05673-02 1
Batteriehalter (Typ C), SB 05605-00 2
Muffe auf Haftmagnet 02151-01 1
Motor, 2 V DC 11031-00 1
Sektorscheibe für 2 V-Motor 11031-01 1
Leiter und Nichtleiter, l = 150 mm 06107-15 1
Bimetallstreifen 05913-00 1
Maßstab für Demo-Tafel 02153-00 1
Verbindungsstecker, 2 Stück 07278-05 1
Elektrische Symbole für Demo-Tafel, 12 Stück 02154-03 1
Glastrog, 100 mm x 50 mm x 120 mm 06620-10 1
Halter für Plattenelektroden 06618-00 2
Metallelektroden, 76 x 40 mm, verschiedene Metalle 45212-00 2
Metallelektroden, 76 x 40 mm, verschiedene Metalle 45214-00 1
Metallelektroden, 76 x 40 mm, verschiedene Metalle 45215-00 2
Metallelektroden, 76 x 40 mm, verschiedene Metalle 45216-00 1
Glühlampen 1,5 V/0,15 A/0,22 W, Sockel E10 Set mit 10 Stück 06150-03 1
Glühlampen 4 V/0,08 A/0,16 W, Sockel E10 Set mit 10 Stück 06154-03 1
Glühlampe 6 V/0,5 A, E 10, 10 Stück 35673-03 1
Glühlampen 12 V/0,1 A/ 1,2 W, Sockel E10 Set mit 10 Stück 07505-03 1
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 2
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 2
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 2

Notwendiges Zubehör

Lehrerversuche Elektrik, notwendiges Zubehör für Gerätesatz ET-BS 15570-01
Hafttafel mit Gestell, magnetisch 02150-00

Empfohlenes Zubehör

Rolltisch inkl. Regal mit 3 Aufbewahrungsschubladen für Demo Sets 15500-00
Handbuch Lehrerversuche Elektrik/Elektronik auf der Tafel, DEMO advanced Physik (ET) 01005-01
