Basis-Set Ultraschall Echographie II

Artikel-Nr.: 13924-99
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Funktion und Verwendung

Mit dem Ultraschallechoskop können die Grundlagen der Ultraschallwellen und ihre Eigenschaften untersucht werden. Begriffe wie Amplitude, Frequenz, Schallgeschwindigkeit oder Time GainControl TGC werden erläutert.

Die im Lieferumfang enthaltenen Zylinder dienen zur Messung der Schallgeschwindigkeit und der Messung der Schalldämpfung in Festkörpern.

Die Schallgeschwindigkeit wird benötigt, um den im Lieferumfang enthaltenen Test-Block zu vermessen.

Die Grundlagen der Bilderzeugung (B-Scan-Bild) werden erläutert. Mit den verschiedenen Sonden kann die Auflösung bewertet werden.

Vorteile

  • Das Ultraschallechoskop ist ein hochempfindliches Ultraschallmessgerät in Verbindung mit einem PC oder alternativ mit einem Oszilloskop.
  • Die mitgelieferte Software ermöglicht eine sehr umfangreiche Signalverarbeitung (HF-Signal-, Amplituden-Signal, B-Bild, M-Mode, Spektralanalyse).
  • Die Ultraschallsonden sind durch einen robusten Snap-In-Stecker angeschlossen. Die Sondenfrequenz wird automatisch vom Messgerät erfasst.
  • Das Echoskop kann fast jeden beliebigen Gegenstand vermessen.
  • Die Dämpfung des Ultraschallsignals, das aus tieferen Schichten reflektiert wird, kann durch einen zeitabhängigen Anstieg der Verstärkung (TGC time-gain control) ausgeglichen werden.
  • Wichtige Signale (Trigger, TGC, RFSignal und Amplitude) können an BNC-Buchsen abgegriffen werden.
  • Frei einstellbarer Messbereich (Laufzeit/TIefe).
  • Wählbare Abtastraten von 10, 25, 50 oder 100 MHz.

Ausstattung und technische Daten

  • Lieferumfang:

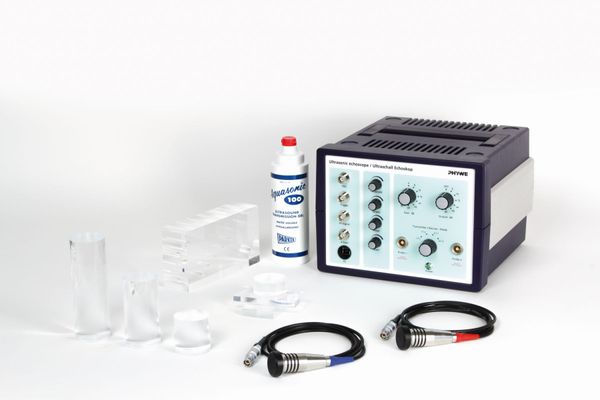

    • Ultraschallechoskop
    • Ultraschallsonde 1 MHz
    • Ultraschallsonde 2 MHz
    • Ultraschalltestblock
    • Ultraschalltestzylinder-Set
    • Ultraschall-Reflexionsplatten
    • Ultraschallgel
  • Frequenz: 1 - 5 MHz
  • PC-Anschluss: USB
  • Messbetrieb: Reflexion und Durchschallung
  • Sendesignal: 0 - 300 V
  • Sendepegel: 0 - 30 dB
  • Verstärkung: 0 - 35 dB
  • TGC: 0 - 32 dB, Schwelle, Anstieg, Breite, Start
  • Ausgänge: Trigger, TGC, RF-Signal, A-Scan
  • Netzspannung: 100 - 240 V, 50/60 Hz
  • Leistungsaufnahme: max. 100 VA
  • Maße: 230 x 255 x 170 mm
