Datenblatt


Ergänzungssatz: CT Scanner II, für 13924-99

Artikel-Nr.: 13925-99
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Funktion und Verwendung

Dieses Set ist eine Erweiterung des Ultraschall-Impuls-Echo-Verfahrens und umfasst automatisierte bildgebende Verfahren wie CT-SCAN und B-Modus. Mit diesem Set kann der Aufbau eines CT-Bildes Schritt um Schritt demonstriert werden. Mit diesem Set können auch automatisierte B-Scan-Bilder aufgenommen werden. Die gescannten Objekte können in axialer und seitlicher Richtung gemessen und ausgewertet werden. Die Ergebnisse der automatischen Messungen mit  Scanner haben eine bessere Qualität verglichen zu handgeführten bildgebenden Verfahren.

Vorteile

  • Im Vergleich zu Routinesystemen sehr preisgünstiges System, um die Vorteile der mechanischen Abtastung und Ultraschall-CT in einer sehr verständlichen Art und Weise zu demonstrieren

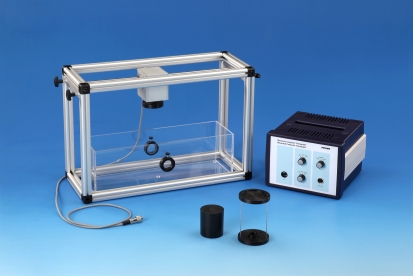

Ausstattung und technische Daten

  • 1x CT Scanner
  • 1x CT Steuergerät
  • 1x Wassertank
  • 1x CT Probe
  • 1x 2 MHz Schallkopf

Technische Daten

CT Scanner

  •  Lineare Achse: ca. 400 mm, Auflösung <10 µm
  • Maximale Geschwindigkeit: 18 cm/min
  • Rotation: 360°, Auflösung 0.225°
  • Maximale Geschwindigkeit: 1 Umdrehung/s
  • Größe: 500 x 400 x 200 mm

CT Steuergerät

  • Ausgänge: 3x Schrittmotor-Steuerung, 5 V, max .2 A , 6 x Endschalter
  • Interface: USB
  • Größe : 250 x 180 x 170 mm
  • Spannungsversorgung : 90 - 230 V, 50/60 Hz
  • Leistungsaufnahme : < 50 VA
