Datenblatt

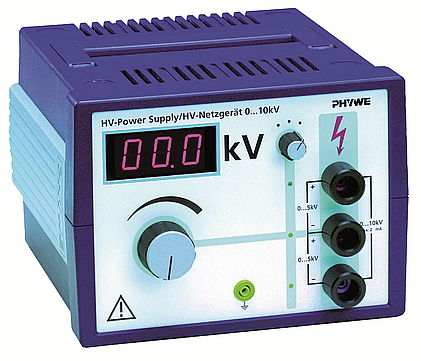

PHYWE Hochspannungsnetzgerät 10 kV mit Digitalanzeige DC: 0... ± 10 kV, 2 mA

Artikel-Nr.: 13673-93
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Funktion und Verwendung

Universell einsetzbare Hochspannungsquelle, für alle elektrostatischen Versuche und Experimente zur Radioaktivität, sowie zum Betrieb von Spezialröhren und anderen Gasentladunsröhren geeignet. Beim Betrieb von Gasentladungsröhren ist an der eingebauten Digitalanzeige die Brennspannung zu kontrollieren, die aus Strahlenschutzgründen 5 kV nicht übersteigen darf.

Vorteile

  • Spannungen werden als + oder - Polarität bereitgestellt, dadurch besonders für Elektrostatikexperimente mit beiden Ladungsträgerarten geeignet.
  • Erdbuchse ermöglicht bei Bedarf einen beliebigen Ausgang zu erden; auch eine bezüglich Erde symmetrische Spannung ist möglich.
  • Gasentladungröhren ohne Vorwiderstand betreibbar.
  • Spezialsicherheitsbuchsen schützen den Anwender zuverlässig vor unangenehmen Funküberschlägen.

Ausstattung und technische Daten

  • 3 stellbare Gleichspannungen: 0..+5 kV; 0..-5 kV; 0...+/- 10 kV.
  • Maximaler Kurzschlussstrom: 2 mA.
  • Innenwiderstand: ca. 5 MOhm.
  • Restwelligkeit: < 6 %.
  • 3-stelliges LED-Display, h = 20 mm.
  • Ausgänge kurzschlussfest, erd- und massefrei.
  • Leistungsaufnahme: 20 VA.
  • Anschlussspannung: 230 V.
  • Schlagfestes, stapelbares Kunststoffgehäuse mit Traggriff und Aufstellfuß.
  • Maße (mm): 230 x 250 x 168
  • Gewicht: 5,5 kg
