Datenblatt

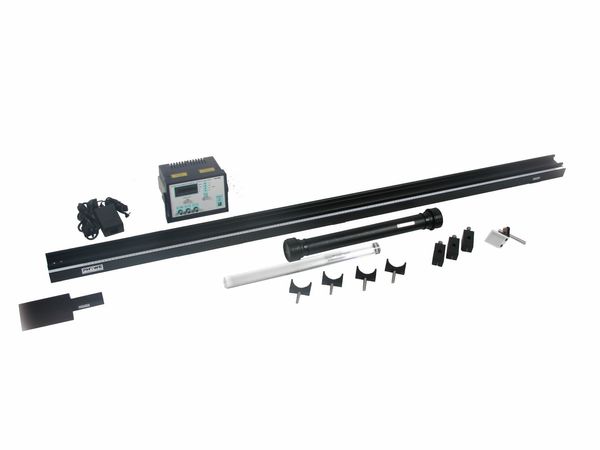

Lichtgeschwindigkeitsmessgerät Komplettset

Artikel-Nr.: 11226-88
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown Funktion und Verwendung

Das Lichtgeschwindigkeitsmessgerät Komplettset enthält alle nötigen Komponenten die zur Messung der Lichtgeschwindigkeit in Luft gebraucht werden. Ebenso kann die Lichtgeschwindigkeit in  transparenten Flüssigkeiten mit Hilfe der mit gelieferten Rohrküvette untersucht werden. Der im Set enthaltene Acrylglasstab dient als Beispiel für die Bestimmung der Lichtgeschwindigkeit in Festkörpern. Die computerunterstützte Messwertaufnahme beim Messen von Abständen macht  die berührungslose und damit ungestörte  Untersuchung von Bewegungsvorgängen möglich.

Vorteile

  • Lichtgeschwindigkeits- und Abstandsmessung mit einem Gerät - modernste digitale Messtechnik macht es möglich
  • Das Gerät besticht durch den einfachen Aufbau und einem  geringen Justageaufwand
  • Durch die Phasenvergleichsmethode eines hochfrequent modulierten Laserstrahles kann die Lichtgeschwindigkeit in Luft auf 2 % genau gemessen werden
  • Messungen können wahlweise mit oder ohne Oszilloskop durchgeführt werden
  • Die integrierte Anzeige aller relevanten Messgrößen (ƒ, Δφ, Δt, Δx) macht das Gerät besonders attraktiv für das Praktikum und für Demonstrationsversuche

Ausstattung und technische Daten

  • Modulationsfrequenz:    50,0 MHz (quarzstabilisiert)
  • Schutzklasse Laser:      Klasse 2 nach DIN EN 60825-1
  • Digitalanzeige:                3-stelliges LED-Display
  • Ziffernhöhe:                     20 mm
  • Betriebsspannung:        12 VDC  (geeignetes Netzgerät 12 VDC/2,25 A,
                                                12151-99 im Lieferumfang enthalten)
  • Leistungsaufnahme:     5 W
  • Maße (mm):                    206 x 130 x 160
  • Gewicht:                           ca. 2 kg
  • Enthaltenes Zubehör
    • 11226-00 Lichtgeschwindigkeitsmessgerät (1x)
    • 12151-99 Netzgerät 12VDC/2,25A (1x)
    • 11226-01 Retroreflektor mit Stiel (1x)
    • 11226-02 Optische Bank, l = 1800 mm für Lichtgeschwindigkeitsmessung (1x)
    • 11226-03 Halterung für Lichtgeschwindigkeitsmessgerät (1x)
    • 09822-00 Reiter für Stativbank (3x)
    • 11226-04 Acrylglaszylinder mit Halterung (1x)
    • 11226-05 Rohrküvette mit Halterung (1x)
    • 14411-61 Software Lichtgeschwindigkeitsmessgerät
    • 14608-00 USB-Datenkabel

Empfohlenes Zubehör

  • 11456-99 Digitales Speicheroszilloskop, 25 MHz, 2 Kanal (1x)





PHYWE Systeme GmbH & Co. KG
Robert-Bosch-Breite 10 – 37079 Göttingen – Deutschland
www.phywe.com
