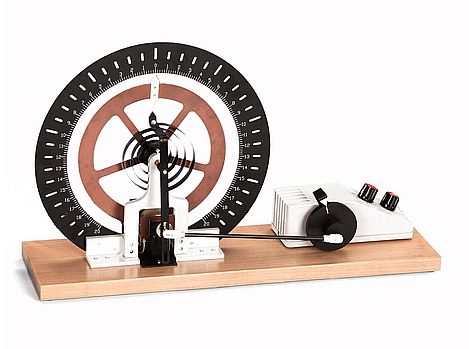

Drehpendel (nach R.W. Pohl)

Funktion und Verwendung

Das Drehpendel nach Pohl dient zur Untersuchung von Schwingungen. Es wird verwendet, um Resonanzverhalten, Einschwingvorgänge sowie den Einfluss von Erregerfrequenz, Erregeramplitude und Dämpfung bei freien und erzwungenen Drehschwingungen experimentell zu beobachten und zu messen.

Vorteile

• Kugelgelagertes Kupferrad als schwingendes System sorgt für geringe innere Reibung und saubere Schwingungsbewegungen
• Integrierter Getriebemotor mit Feineinstellung zur Erzeugung erzwungener Schwingungen
• Einstellbare Wirbelstrombremse zur Variation der Dämpfung auf die Schwingung
• Klare Ablesbarkeit der Amplitude durch Skalenring

Ausstattung und technische Daten

• Eigenfrequenz: ca. 0,5 Hz
• Erregerfrequenz: 0...1,3 Hz
• Skalendurchmesser: 300 mm
• Motoranschluss: 24 V DC/0,65 A
• Wirbelstrombremse: 0...20 V DC/2 A
