Datenblatt


Beugungsintensität an Loch- und Kreisblenden

Artikel-Nr.: P2230301

Prinzip

Nadellochmembranen und kreisrunde Hindernisse werden mit Laserlicht beleuchtet. Die daraus resultierende Intensitätsverteilung durch die Beugung wird mittels einer Photodiode gemessen.

Aufgaben

  1. Die vollständige Intensitätsverteilung der Beugungsmuster der Nadellochmembranen ( D1 = 0,25 mm) wird mittels einer verschiebbaren Photodiode bestimmt.  Die Intensitäten der Beugungsspitzen werden mit den theoretischen Werten verglichen. Der Durchmesser der Nadellochmembran wird durch die Beugungswinkel der Spitzen und Minima bestimmt.
  2. Die Positionen und die Intensitäten der Minima und Spitzen einer zweiten Nadellochmembran ( D2= 0,5mm) werden bestimmt. Die Intensitäten der Beugungsspitzen werden mit den theoretischen Werten verglichen. Der Durchmesser der Nadellochmembran wird bestimmt.
  3. Die Position der Minima und Spitzen der Beugungsmuster zweier unterschiedlicher  kreisfömiger Hindernisse  ( D1= 0,25mm und D2= 0,5mm) werden bestimmt. Die Ergebnisse werden in Babinet´s Theorie diskutiert.

Lernziel

  • Huygens Prinzip
  • Interference
  • Fraunhofer-und Fresnel-Beugung
  • Fresnel-Zone Bau
  • Kohärenz
  • Laser
  • Beugungsscheibchen
  • Airy Ring-Poisson-Fleck
  • Babinet-Theorem
  • Bessel-Funktion
  • Auflösung von optischen Instrumenten



(Bitte beachten: Versuchsbeschreibung ist nur in englischer Sprache erhältlich)

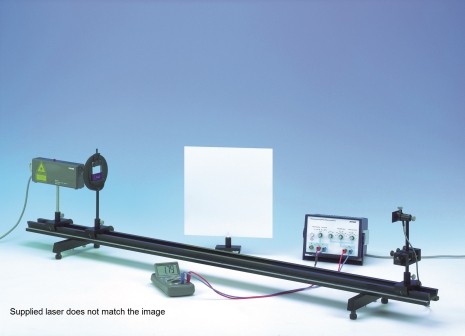

Lieferumfang

Diodengepumpter Festkörper Laser, 1 mW, 532 nm (grün) 08765-99 1
CCD Zeilenkamera 35612-99 1
Adapter, BNC-Stecker/4 mm-Buchsenpaar 07542-26 1
Optische Bank expert, l = 1500 mm 08281-00 1
Fuß für optische Bank expert, justierbar 08284-00 2
Reiter für optische Bank expert, h = 30 mm 08286-01 3
Blendenhalter , drehbar 08040-02 1
Schirm, Metall, 300 mm x 300 mm 08062-00 1
Blende mit Beugungsobjekten 08577-02 1
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C 07122-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07362-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07362-04 1
