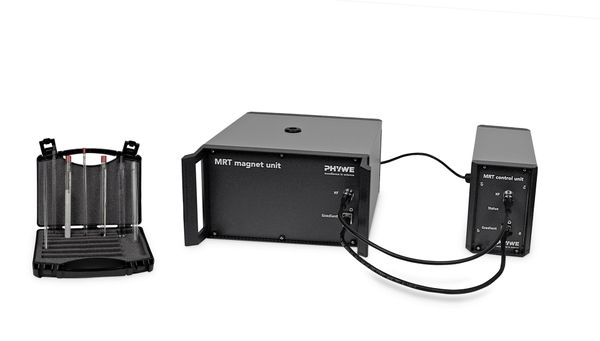

PHYWE Compact MRT

Funktionen und Verwendung

Preisgünstiges Lehrgerät, mit dem alle Aspekte der MRT gezeigt werden können: von den physikalischen Grundlagen, T1/T2-Messungen, allen klinisch relevanten Messprozesse, 2D- und 3D-Bildgebung

Vorteile

• einfach anzuschließen und  sofort einsetzbar

• Neue und vielfältige Lernerfahrungen in der MR-Technologie

• Praxisorientierte Übungen für alle Bereiche der Naturwissenschaften und Medizin

• Praxisrelevenante Versuchseinheiten: Grundlagen der kernmagnetischen Resonanz (NMR), Relaxationszeiten in kernmagnetischer Resonanz, Ortskodierung in kernmagnetischer Resonanz, Magnetresonanzbildgebung (MRI) I, Magnetresonanzbildgebung (MRI) II)

• Möglichkeit zur Auswahl von Kursen (Basiskurs, Grundlagen, Relaxation, 1D Ortskodierung, Bildgebung I, Bildgebung II)


Ausstattung und technische Daten

Das System beinhaltet die folgenden Bausteine:

•  "Control unit":
• • Gradientenverstärker und Sende-/Empfangseinheit
  • PC-Anschluss     USB-B
  • Anschluss der Bildgebungseinheit (gradient) RJ45
  • Anschluss der Sende-/Empfangseinheit BNC
  • Stromversorgung      12 V DC, 2 A
  • Netzteil (extern)     100-240 VAC, 50/60 Hz, 2 A
  • Abmessungen (cm)  27 x 9.5 x 14
  • Gewicht        2.3 kg

• "Magnet unit":
• • Feldstärke     500 mT
  • Systemfrequenz  22 MHz
  • Feldhomogenität    < 100 ppm
  • Probendurchmesser     max. 10 mm
  • Anschluss der Bildgebungseinheit (Gradient)  RJ45
  • Anschluss der Sende-/Empfangseinheit BNC
  • Abmessungen (Länge x Breite x Höhe)   27 cm x 25 cm x 14 cm
  • Gewicht       17.5 kg

• Software:
• • Didaktisch aufgebaut
  • Sprachen: Deutsch/Englisch
  • Datenformate: DICOM, JPEG, CSV, TX

• Mitgelieferte Probenbeispiele und sonstiges Zubehör:
• • 5 unterschiedliche Proben (Wasser- und Öl-Proben jeweils mit 5 mm und 10 mm Durchmesser, Strukturprobe)
  • 1 leeres Reagenzglas (10 mm)
  • SoundBox für ein realistische MR-Geräusch
  • Verbindungskabel (2 x RJ45, 1 x BNC, USB Kabel)
  • stabiler Rollenkoffer für den sicheren Transport
  • Versuchshandbuch mit 5 didaktisch aufgebauten Versuchen
