Datenblatt

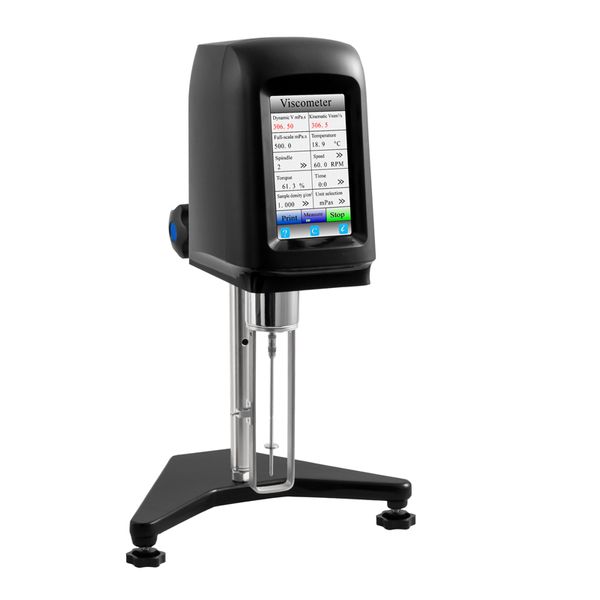

Rotationsviskosimeter

Artikel-Nr.: 18224-99
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd"> Unknown

Funktion und Verwendung

Das Viskosimeter misst anhand des mechanisch anliegenden Widerstands einer beliebigen Flüssigkeit, der entgegengesetzt der Rotationsbewegung einer Spindel wirkt. Daraus resultiert ein Drehmoment, der vom Viskosimeter erkannt wird und in einen Viskositätswert umgewandelt werden. Mit einer Genauigkeit von ±1,0 % ist das Rotationsviskometer trotz des hohen Messbereiches von 1 … 2.000.000 mPa*s ein sehr präzises Messmittel. Mit dem Eintauchwiderstandstemperaturfühler beim Viskosimeter lassen sich die Temperaturen der zu prüfenden Flüssigkeiten zwischen 0 und 100 °C messen.
Dieses Viskosimeter findet zum Beispiel Anwendung bei der Qualitätskontrolle von Motorenölen. Motorenöle verändern ihre Viskosität je nach Temperatur. Genau hier kommt auch das Rotationsviskometer zum Einsatz. Dank der Timerfunktion kann das Rotationsviskometer über den vom Bediener eingestellten Zeitraum eigenständig arbeiten. Währenddessen werden die Messdaten vom Rotationsviskometer über die RS232 Schnittstelle an einen PC übertragen. Eine Software zum Rotationsviskometer kann anschließend den Temperaturverlauf und auch den Viskositätsverlauf grafisch und tabellarisch wiedergeben. Auch ein Drucker lässt sich direkt am Viskosimeter anschließen, um den jeweiligen Messwert auszudrucken.

Vorteile
Das Viskosimeter lässt sich an die verschiedensten Umgebungen anpassen. So lässt sich das Viskosimeter über die höhenverstellbaren Standfüße nivellieren, sodass die Messspindel immer senkrecht in dem zu messendem Medium befindet. Hilfestellend dazu befindet sich auf dem Kopf des Rotationsviskometers eine Libelle. Auch lässt sich die Prüfvorrichtung vom Viskosimeter im Ganzen um ca. 25 cm höhenverstellen, um die Spindel passend zu positionieren.





Ausstattung und technische Daten

- Messbereich Viskosität: 1 ... 2.000.000 mPa·s
- Genauigkeit: ±1 % v. Mb.(bei newton`scher Flüssigkeit)
- Rotationsgeschwindigkeiten: 0,3, 0,6, 1,5, 3, 6, 12, 30, 60 U/min
- 5 " Touchscreen mit einfachem Interface
- Eintauchtemperaturfühler bis 100 °C
- Spindelset bestehend aus L1, L2, L3, L4
- ca. 25 cm höhenverstellbar
- eingebaute Libelle zur Nivellierung
