Datenblatt

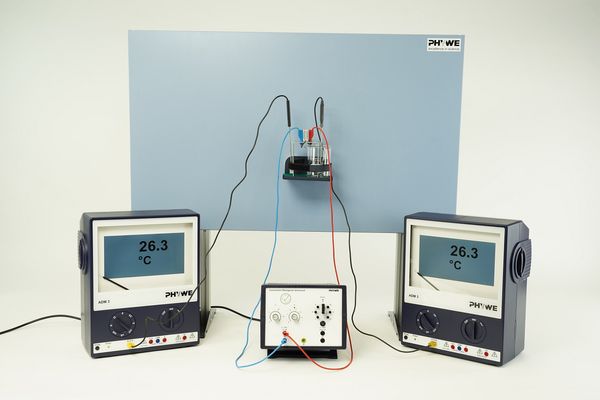

Modellversuch zur Nutzung von Umgebungswärme mit der Peltier-Wärmepumpe mit ADM3

Artikel-Nr.: P9507300
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

Prinzip

Fließt ein Gleichstrom durch ein Peltier-Element, dann erwärmt sich eine Seite und die andere kühlt sich ab. Wegen dieser Eigenschaft lässt sich mit Hilfe des Peltier-Elements das Prinzip der einer Wärmepumpe erklären: Die warme Seite wird nicht nur durch den elektrischen Strom erhitzt, sondern auch durch das Abkühlen der anderen Seite, es wird Energie von der kalten Seite auf die warme "gepumpt". In diesem Versuch werden Temperaturen und elektrische Arbeit in Abhängigkeit von der Zeit gemessen. Daraus lassen sich die elektrische Energie und Wärmeenergien auf beiden Seiten bestimmen und Leistungsziffer und Wirkungsgrad berechnen.

Vorteile

  • Teil einer Systemlösung - Leicht erweiterbar für weitere Versuche
  • Einfaches Lehren durch Einsatz der Demo-Tafel Physik
  • Anschauliche Versuchsdurchführung durch Einsatz von ADM3-Multimetern

Lernziele

  • Die Schüler lernen die Funktionsweise eines Thermoelements kennen.
  • Die Schüler beobachten die Umwandlung von elektrischer Energie in Wärmeenergie.
