Datenblatt

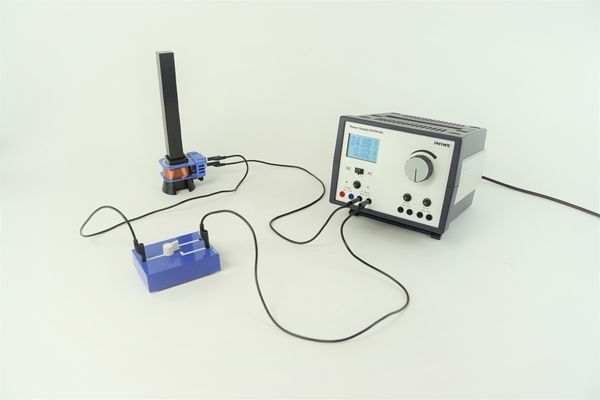

Thomsonscher Ringversuch (DEMO) (Kräfte zwischen Primär- und Sekundärspule)

Artikel-Nr.: P1434705

Prinzip

In diesem Versuch wird die Kraftwirkung auf einen geschlossenen Leiter demonstriert, in dem ein Strom induziert wird. Bei Verwendung von Gleichstrom in der Primärspule, erfolgt bei Einschalten ein Kraftstoß und der Ring fliegt weg. Bei Wechselstrom schwebt der Ring über der Primärspule.

Vorteile

  • Anschauliche Demonstration dank großer Geräte
  • Einfacher und stabiler Aufbau



Lieferumfang

Thomsonscher Kurzschlussring 06565-00 1
PHYWE Stelltrafo mit Digitalanzeige, RiSU 2023 DC: 0...20 V, 12 A / AC: 0...25 V, 12 A 13542-93 1
Verbindungsleitung, 32 A, schwarz, diverse Längen 07362-05 3
Eisenkern, I-förmig, geblättert, L=300mm 06504-01 1
Fuß für Eisenkerne 06508-00 1
Spule, 150 Windungen, kurz 06520-02 1
Thomsonscher Kurzschlussring mit Schlitz 06565-01 1
Wechselschalter, einpolig 06005-00 1
