Datenblatt


Alpha- und Photodetektor

Artikel-Nr.: 09099-00

Funktion und Verwendung

Der Alpha-Detektor dient zum energiesensitiven Nachweis von Alpha-Strahlung.

Vorteile

Ist ein energiesensitiver Nachweis von Strahlung nicht notwendig, so kann der Alpha-Detektor auch als "Zählrohr" zum Nachweis von Beta-Strahlung genutzt werden.

Ein einfallendes Alpha-Teilchen gibt durch Wechselwirkung mit Materie innerhalb der Sperrschicht seine kinetische Energie vollständig ab. Bei diesem Prozess wird eine der primären kinetischen Energie des Alpha-Teilchens proportionale Anzahl freier Ladungsträger erzeugt.  Diese Proportionalität zwischen der Anzahl gebildeter Ladungsträger und kinetischer Energie gilt für Alpha-Teilchen wegen ihrer geringen Eindringtiefe in Materie. Für Beta-Teilchen ist diese Voraussetzung jedoch nicht erfüllt, da sie eine größere Strecke als die Dicke der Sperrschicht in Materie zurücklegen müssen um ihre gesamte kinetische Energie abzugeben. Für Beta-Teilchen kann mit dem Detektor daher nur das Auftreten nachgewiesen aber nicht die kinetische Energie bestimmt werden.

Ausstattung und technische Daten

  • Empfindliche Fläche: 15 mm2.
  • Energieauflösungsvermögen für Alpha-Teilchen bei 5,486 MeV: 30 keV.
  • Erforderliche Vorspannung: - 8... -38 V.
  • Abmessungen Detektor (Länge x Durchmesser): 51 mm x 22 mm.
  • Abmessungen Abschirmung (Länge x Durchmesser): 70 mm x 45 mm.
  • Masse Detektor: ca. 55 g.
  • Masse Abschirmung: ca. 35 g.

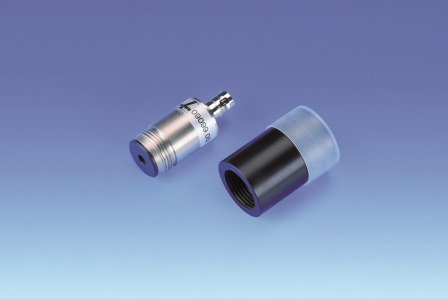

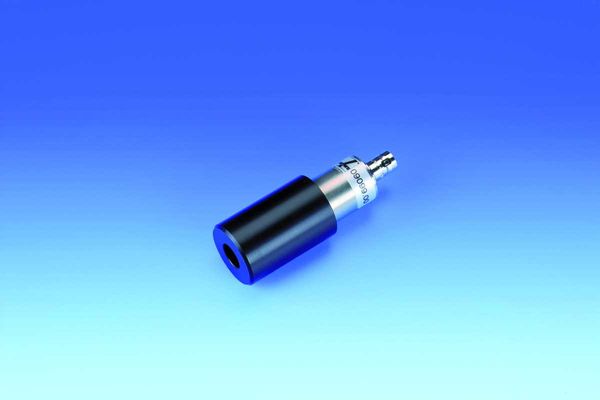

  • Der Detektor wird inkl. einer Schutzkappe und einer Abschirmung gegen sichtbares Licht geliefert.



Notwendiges Zubehör

Vorverstärker für Alpha-Detektor 09100-10
PHYWE Vielkanalanalysator 13727-99
