Datenblatt

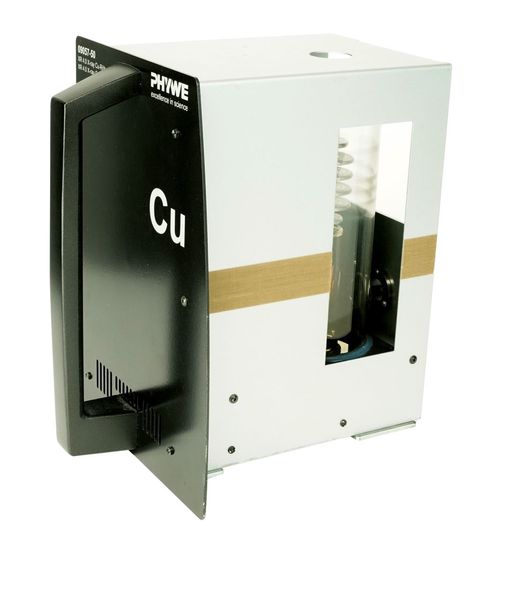

XR4 X-ray Einschub mit Kupfer-Röntgenröhre

Artikel-Nr.: 09057-51

Funktion und Verwendung

Justierte Kupfer (CU) Röntgenröhre in einem Stahlblechgehäuse mit Tragegriff für den betriebsbereiten Einsatz in der XR 4.0 expert unit. Mit Griff, mechanischer Verriegelung und zwei Schaltstiften, die die entsprechenden Sicherheitsschalter des Grundgeräts nur dann auslösen, wenn das Steckmodul korrekt eingesetzt ist.

Vorteile

  • justierte Röhren mit Schnellwechseltechnik
  • Berührungsschutz vor heißen Teilen
  • Gehäuse mit Klinkensperre und 2 Sicherheitskontaktstiften, die nur bei korrektem Einbau des Einschubs den Röhrenbetrieb freigeben.

Ausstattung und technische Daten

  • Charakter. Röntgenlinien:
    • K-alpha: 8,03 keV; (154,2 pm)
    • K-beta: 8,90 keV; (139,2 pm)
  • Anodenwinkel 19°
  • Max. Betriebswerte 1 mA/35 kV-DC
  • Prüfspannung 50 kV
  • Maße (26,7x14,8x20,3) cm
  • Masse 4,3 kg
  • Incl. Staubschutzhaube
